Rodamiento de goma de alta amortiguación

HDR, también conocido como rodamientos de caucho de alta amortiguación, se erige como una solución formidable dentro del aislamiento de rodamientos de caucho, y en apariencia se parece mucho a los rodamientos de caucho de plomo. Sin embargo, su composición difiere significativamente. Construido con caucho especialmente formulado que cuenta con atributos de amortiguación excepcionales, HDR está encerrado entre capas de acero, lo que elimina la necesidad de enchufes de plomo. Este diseño único permite una notable relación de amortiguación que oscila entre 10% y 18%, lo que reduce significativamente el daño sísmico a las estructuras de puentes.

Principio

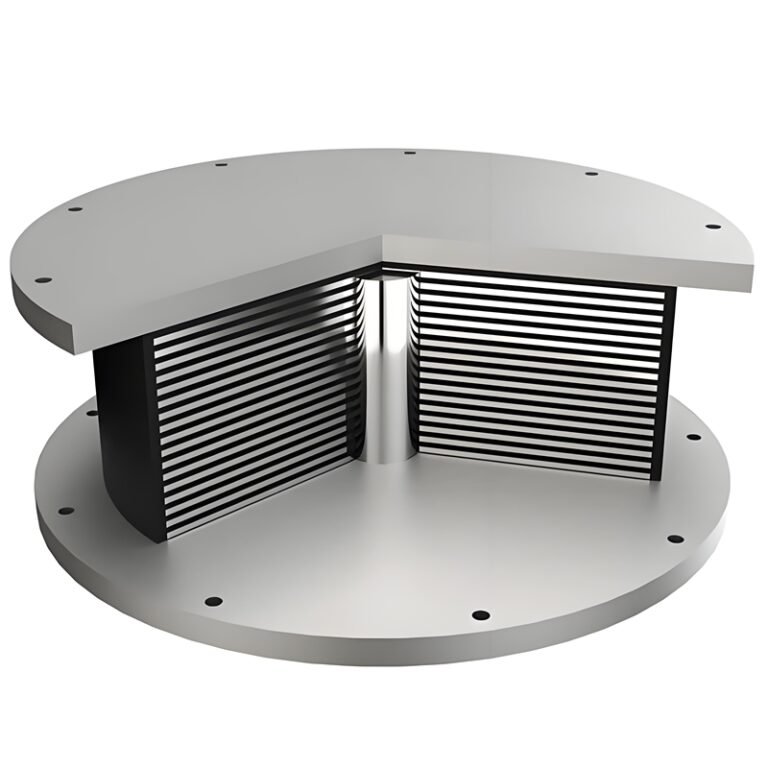

La almohadilla de rodamiento laminada proporciona aislamiento sísmico al combinar caucho natural multicapa y un núcleo de plomo central. Durante un terremoto, el núcleo de plomo disipa energía mediante deformación plástica, convirtiendo la energía cinética en calor, mientras que las capas de caucho absorben las vibraciones y permiten el movimiento horizontal. Esta acción dual reduce significativamente las fuerzas sísmicas y ayuda al edificio a regresar a su posición original después del terremoto, asegurando una mayor estabilidad e integridad estructural.

Propiedades mecánicas y especificaciones.

La serie de rodamientos de rodamientos de caucho laminado se puede diseñar ad hoc para satisfacer todos los estándares internacionales (es decir, EN 15129, AASHTO, etc.).

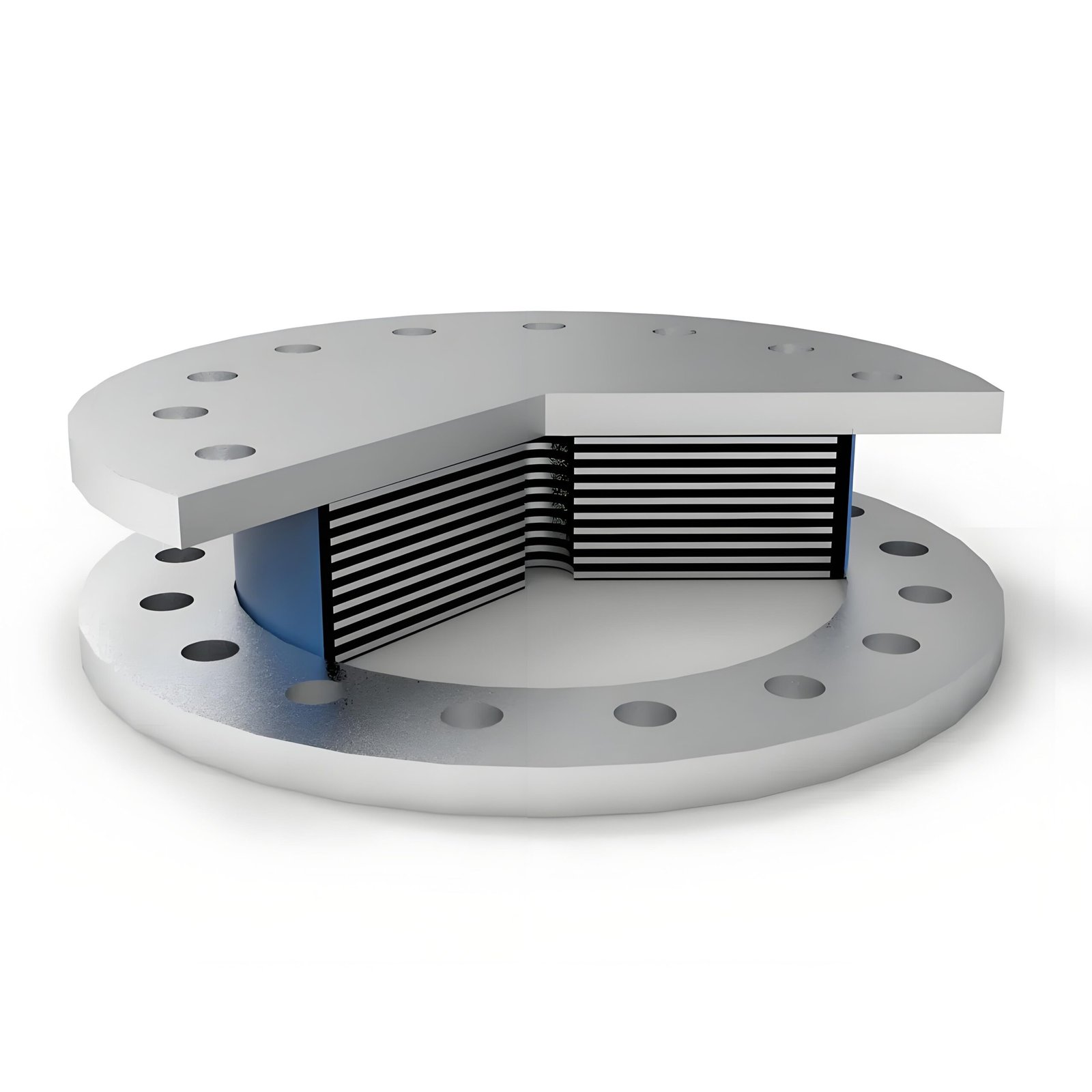

Estructura y ventaja

1. Placa de acero superior
- Material: acero de alta resistencia
- Función: Transfiere la carga desde la superestructura al rodamiento, proporcionando una conexión estable.
- Normas: EN 10025, ASTM A36, ISO 630
2. Capas de caucho
- Material: Goma de alta amortiguación (HDR)
- Función: Proporciona flexibilidad y amortiguación, absorbe energía sísmica y se adapta a movimientos en todas las direcciones.
- Normas: EN 1337-3, ASTM D4014
3. Cuñas de acero
- Material: acero de alta resistencia
- Función: Refuerza las capas de caucho, asegurando la integridad estructural y la capacidad de carga del rodamiento.
- Normas: EN 10025, ASTM A36, ISO 630

Solicitud

Las almohadillas de rodamiento de alta amortiguación (HDR) son vitales para el aislamiento sísmico en:

1. Puentes: Puentes carreteros y ferroviarios.
2. Grandes Infraestructuras: Centrales nucleares.
3. Edificios:
– Escuelas, hospitales y edificios de servicios esenciales.
– Gobierno, centros de comando de desastres y refugios de emergencia.
– Centros de datos, bancos e instalaciones con materiales valiosos o peligrosos.
– Bibliotecas, complejos comerciales y residencias.

Prueba

Para la construcción de cojinetes de aislamiento sísmico, contamos con tecnología de primer nivel en China, lo que garantiza el cumplimiento de 100% en las pruebas. Nuestros productos se exportan a numerosos países y cumplen con las normas EN15129, EN1337, AASHTO y ASTM.

Accessories & Package

Los accesorios incluyen:
Pernos de anclaje, placa integrada

Paquete: Paletas, de madera o de cuadro personalizado

Almohadilla de rodamiento de alta amortiguación de calidad inigualable

Disfrute de la excelencia con nuestros diseñado con precisión elastomérico zapata, nacido de alto nivel de caucho.
Disfrutar de la durabilidad, la estética y el rendimiento impecable. Nuestros estrictos controles de calidad y seguridad de los contenedores garantizar una solución fiable a medida para usted.

Etapa de negociación

Análisis de las necesidades del cliente: Comprenda sus requisitos específicos.
Revisar dibujos: Consulte su diseño y requisitos técnicos.
Cotización: Proporcione una cotización detallada y confirme el tiempo de entrega.
Dibujos de producción: Envíe dibujos para su aprobación.

Fase de producción

Control de Calidad y Tratamiento Superficial: Implementar estrictas medidas de control de calidad.
Monitoreo de producción: Monitorear etapas claves de producción, asegurando la calidad del producto.
Certificacion de calidad
Pruebas del producto final: Realizar pruebas de rendimiento en productos terminados para garantizar que cumplan con los estándares de rendimiento.

Etapa de Embalaje y Logística

Empaquetado del producto: Empaquetar adecuadamente los productos y accesorios.
Exportación y Documentación: Organizar la exportación y garantizar una documentación precisa.
Seguimiento logístico: Proporciona seguimiento de envíos en tiempo real.

Instalación y posventa

Guía de instalación: Ofrece guías de instalación detalladas o vídeos.
Apoyo técnico: Proporcionar soporte técnico postventa.
Seguimiento y retroalimentación: Realizar seguimientos periódicos y recopilar comentarios.

Instalación

Instale la placa base, corrija la posición y la elevación.
Instale los componentes superiores, ajuste la posición y la altura.
Suelde y conecte todos los componentes para garantizar la resistencia general.
Inspeccione y pruebe el funcionamiento para garantizar un funcionamiento adecuado.
La desviación horizontal de la superficie superior del pedestal no debe exceder 0,5%, la parte superior instalada no debe exceder 0,8%.
La desviación de la posición plana del centro del rodamiento no debe exceder los 5 mm.
La desviación de la elevación del centro del rodamiento no debe exceder los 5 mm.
Aplicar tratamiento anticorrosión a las placas de conexión y pernos expuestos.
Durante la instalación, registre los niveles de la superficie superior del pedestal/cojinete, la posición del centro del cojinete y la elevación.
Proporcione una cubierta protectora temporal alrededor de los rodamientos durante la etapa de construcción.
