Fabricante de cojinetes de olla

En SHUANGLIN, diseñamos confiabilidad en cada cojinete de puente, elevando sus proyectos con soluciones de alta calidad que garantizan el éxito.

Cojinete de olla Brige

Los rodamientos Shuanglin soportan cargas verticales masivas y al mismo tiempo permiten grandes movimientos y rotaciones horizontales. La almohadilla elastomérica confinada en acero transfiere fuerzas al tiempo que permite flexibilidad multidireccional.

Disponibles en diseños fijos, guiados o de deslizamiento libre para puentes curvos/sesgados y limitaciones de espacio. Construido según los estándares AASHTO/EN 1337 con alta rigidez vertical, baja resistencia a la rotación y superficies deslizantes lisas de PTFE.

Transferencia de fuerza confiable y flexibilidad estructural para cargas elevadas, movimientos frecuentes o demandas únicas de puentes. Soluciones probadas para sus proyectos más desafiantes.

cojinete de pote de puente

Tipos de cojinetes de olla

01. Clasificaciones según el nivel de movimiento

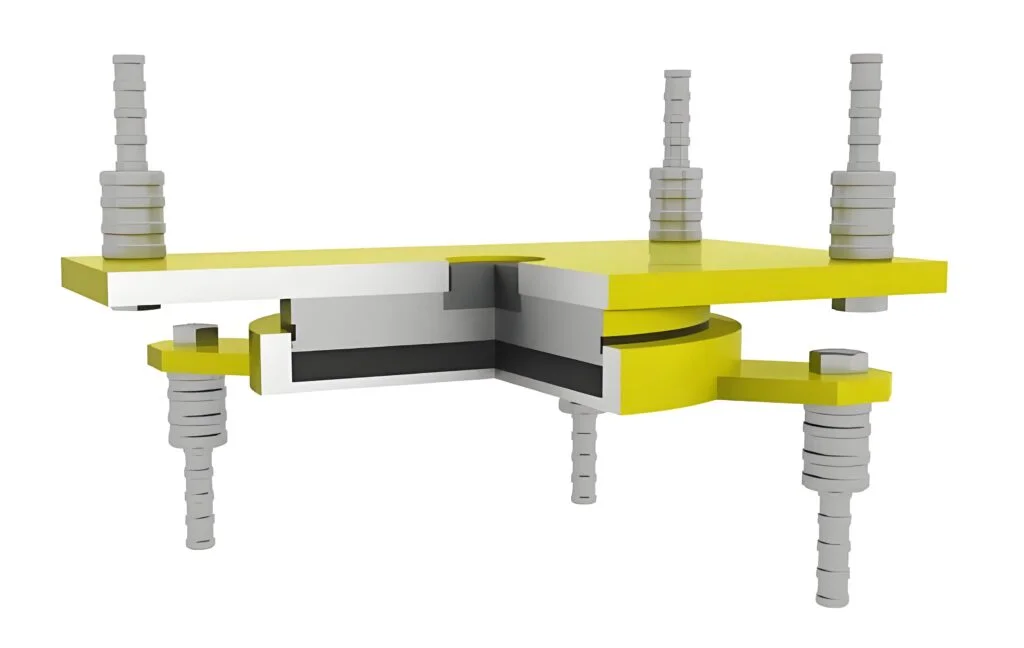

cojinete de olla fijo

Rodamiento de olla fijo

  • Soporte vertical hasta 5000 kN.
  • El movimiento lateral mínimo garantiza la estabilidad.
  • Diseñado para estructuras de baja expansión.

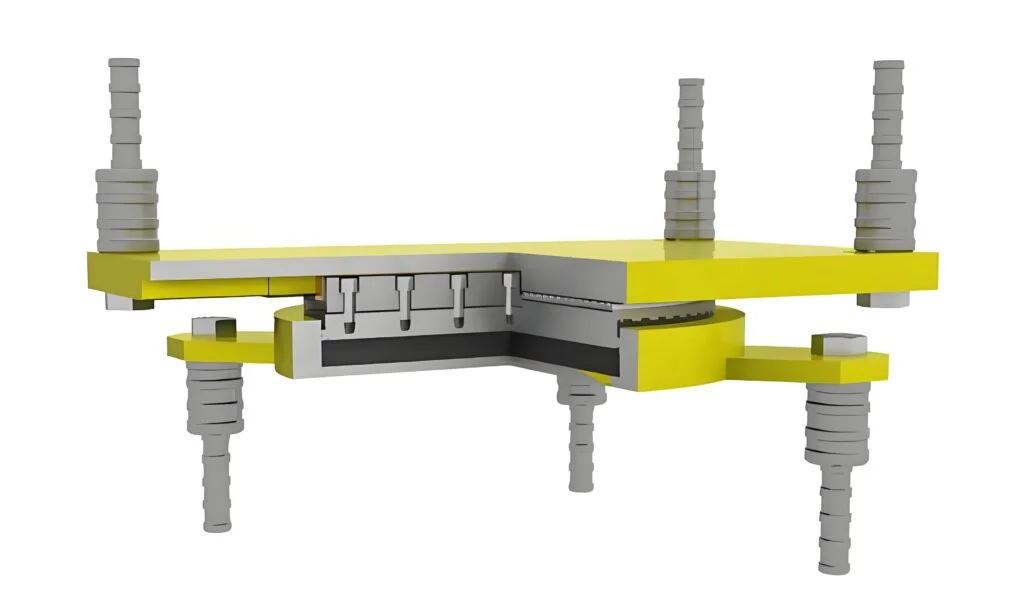

Rodamiento de olla guiado

  • Movimiento lateral controlado, ±100mm.
  • Adecuado para una expansión moderada de la plataforma.
  • Equilibra el movimiento con la estabilidad estructural.

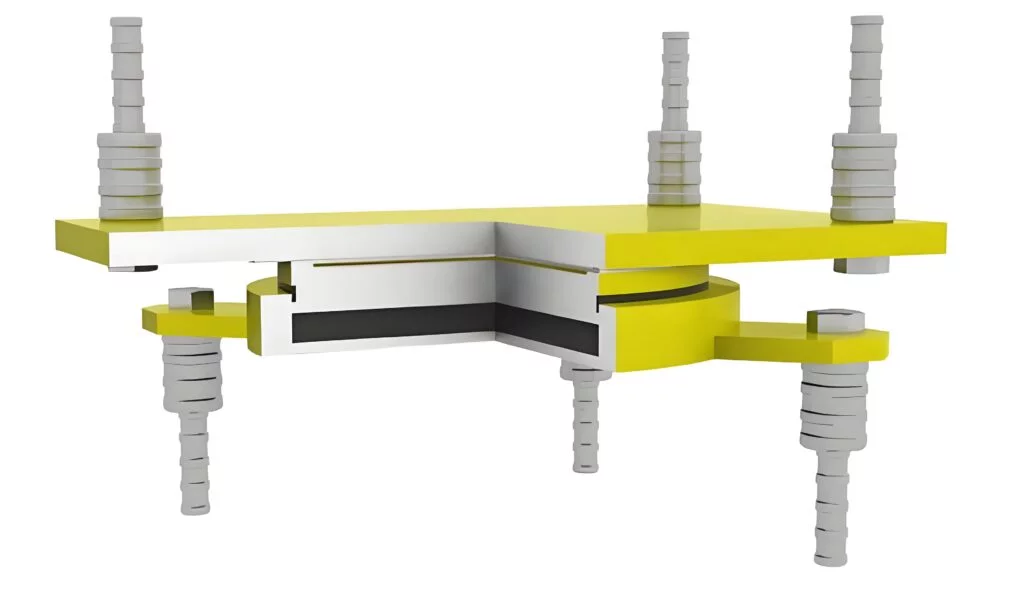

Cojinete de olla deslizante libre

Cojinete de olla deslizante

  • Movimiento lateral sin restricciones, ±150 mm.
  • Ideal para desplazamientos horizontales importantes.
  • Permite un deslizamiento suave para adaptarse a las fuerzas dinámicas.

02. Cojinete de pote guiado central

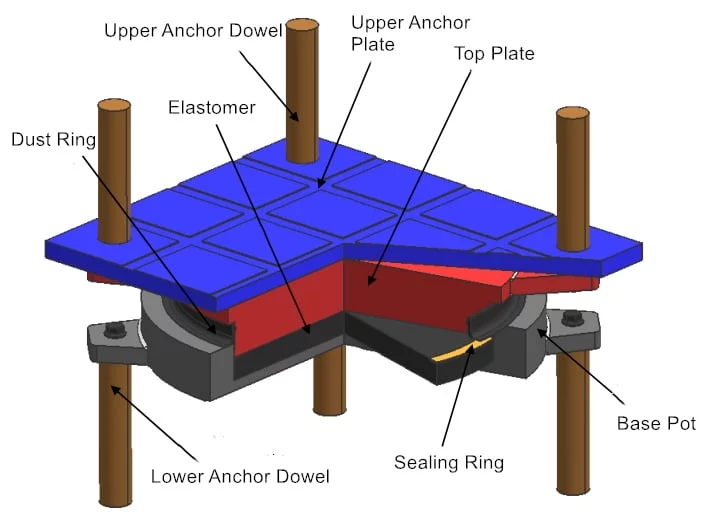

Rodamiento de olla fijo

Rodamiento de olla fijo

Mejora los puentes con SHUANGLIN's Cojinete de olla JPZ(II)—robusto, capacidad de 5000 toneladas, transferencia de carga precisa, reduce la tensión en 30%. Ideal para mayor durabilidad.

  • Soporte vertical hasta 5000 kN.
  • El movimiento lateral mínimo garantiza la estabilidad.
  • Diseñado para estructuras de baja expansión.

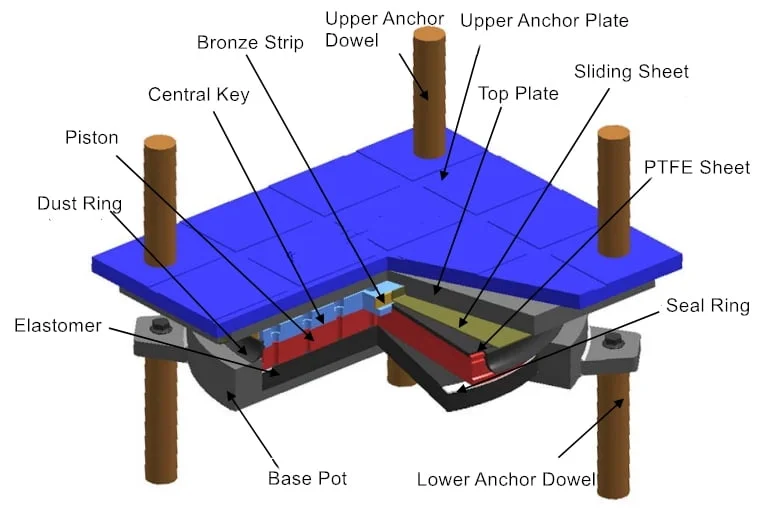

Rodamiento de pote guiado
Rodamiento de olla guiado

Rodamiento de olla guiado

Mejora los puentes con SHUANGLIN's Cojinete de olla JPZ(II)—robusto, capacidad de 5000 toneladas, transferencia de carga precisa, reduce la tensión en 30%. Ideal para mayor durabilidad.

  • Soporte vertical hasta 5000 kN.
  • El movimiento lateral mínimo garantiza la estabilidad.
  • Diseñado para estructuras de baja expansión.

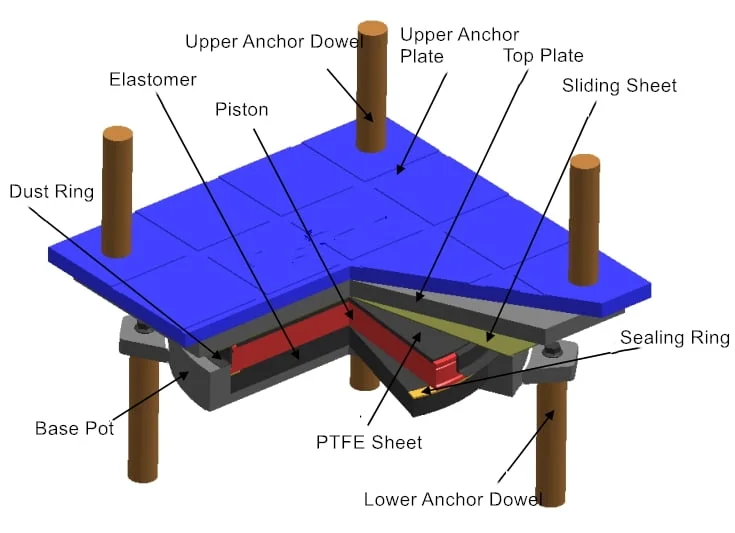

Rodamiento de olla deslizante libre

Rodamiento de olla deslizante libre

El Rodamientos de caucho tipo pote JPZ (II) Destacan por su estructura en cola de milano. Al conectar la placa de soporte superior con chavetas, estos cojinetes optimizan la distribución de la carga y reducen el peso total.
  • JPZ (II) reduce el corte del anclaje mediante 20%, mejorando la distribución de la carga.
  • El riel medio mejora el deslizamiento y reduce el peso en 15%.
  • Tres configuraciones resisten eficazmente las fuerzas horizontales.
  • UHMWPE aumenta la vida útil en 30%.

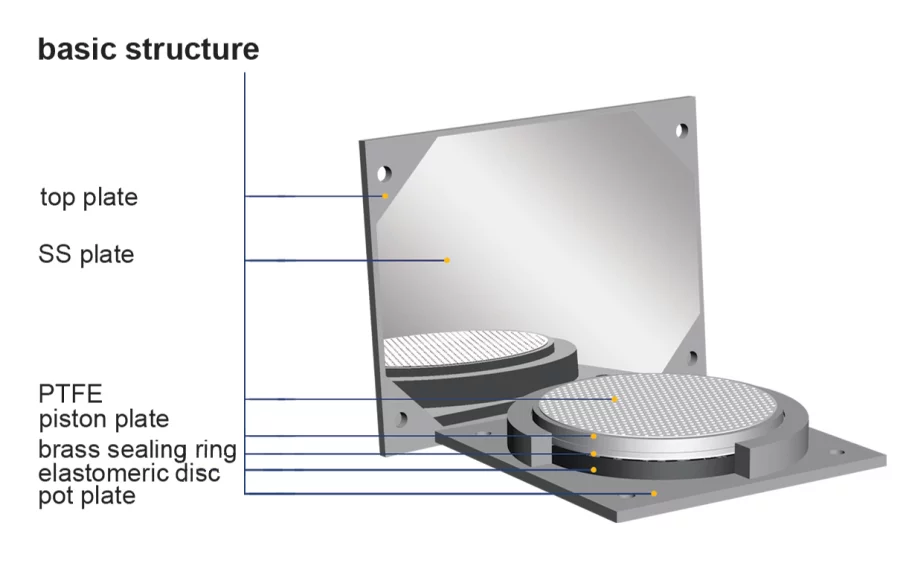

Estructura

El diseño y los materiales de los cojinetes tipo pote siguen estándares como EN 1337, BS 5400 y AASHTO para garantizar su capacidad de carga, capacidad de rotación, capacidad de desplazamiento y durabilidad.
  • La placa superior:

Material: Acero de alta resistencia (ASTM A36)

Función: Distribuye las cargas uniformemente, proporciona una superficie estable.

    1. Plato de acero inoxidable:
      1. Hoja de PTFE:
        • Material: Politetrafluoroetileno (PTFE) para baja fricción. Norma ASTM D4894
        • Función: Permite un deslizamiento suave, minimiza el desgaste.
      2. Anillo de sellado de latón
        • Material: latón
        • Función: Sella el disco elastomérico lateralmente para evitar la extrusión.
      3. Almohadilla elastomérica:
Material: Elastómero (p. ej., caucho natural, neopreno) EN 1337, BS 5400, AASHTO Función: Se deforma para adaptarse a los movimientos de rotación mientras se transfiere la carga vertical
      1. Olla de acero:
        • Material: aleación de acero de alta resistencia. ASTM A709
        • Función: Transfiere cargas verticales, asegura la estabilidad.
      2. Placa de pistón

        • Material: acero inoxidable o acero al carbono
        • Función: Transfiere carga vertical desde la placa superior al disco elastomérico
estructura portante de maceta

Ventaja

Descubra las distintas ventajas de los rodamientos Bridge Pot de SHUANGLIN:
  1. Centro de ingeniería de precisión:
    • Artesanía meticulosa que garantiza cojinetes de puente de alta calidad.
  2. Instalaciones de vanguardia:
    • Tecnología avanzada para los más altos estándares de rodamientos de puente.
  3. Excelencia en personalización:
    • Soluciones personalizadas que se ajustan con precisión a las especificaciones del proyecto.
  4. Producción eficiente:
    • Procesos optimizados para pedidos al por mayor rápidos sin comprometer la calidad.

Beneficio

Experimente los beneficios de elegir SHUANGLIN para sus proyectos de puentes:
  1. Soporte de calidad premium:
    • Rodamientos de primer nivel para una estabilidad estructural incomparable.
  2. Soluciones rentables:
    • Precios competitivos sin comprometer la excelencia de los cojinetes de puente.
  3. Precisión adaptada:
    • Los rodamientos personalizados se alinean perfectamente con los requisitos del proyecto.
  4. Fiabilidad y longevidad:
    • Rodamientos duraderos y duraderos, minimizando los costes de mantenimiento y garantizando la robustez estructural.

Trayectoria de servicio perfecta para rodamientos tipo pote

Libere el potencial de su proyecto con rodamientos de pote personalizados. Nuestros servicios de extremo a extremo garantizan la calidad en cada paso, desde la producción hasta el soporte posterior a la instalación.
venta puente rodamiento esférico

1. Servicios de preventa

Diseño y personalización: soluciones de diseño personalizadas para cumplir con los requisitos específicos del proyecto. Flexibilidad para personalizar los rodamientos en base a especificaciones únicas

prueba de rodamientos esféricos

2. Servicios de venta

Control de producción y calidad: procesos de fabricación de precisión que garantizan cojinetes de alta calidad. Rigurosos controles de calidad en cada etapa, cumpliendo con los estándares internacionales. Transporte: Gestión logística eficiente para una entrega segura y oportuna. Coordinación con transportistas confiables para minimizar las preocupaciones de transporte.

servicio de rodamiento esférico de puente

3. Servicios Postventa

Soporte posventa: asistencia dedicada para orientación de instalación y resolución de problemas. Seguimientos periódicos para garantizar la satisfacción y funcionalidad continuas. Experiencia técnica: acceso a un equipo de expertos técnicos para consulta y orientación. Resolución proactiva de problemas para abordar cualquier desafío imprevisto.

Proceso de manufactura

dibujo de diseño de rodamiento esférico

Fase de diseño

  • Implementar estrategias innovadoras para la eficiencia.
  • Enfatizar el valor en el diseño inteligente.
material de rodamiento esférico

Selección de materiales

  • Opte por acero y elastómeros de primer nivel.
  • Resalte el compromiso de calidad con materiales superiores
mecanizado de rodamientos esféricos

Mecanizado de precisión

  • Utilice técnicas avanzadas para mayor precisión.
  • Subraye la dedicación a la precisión.

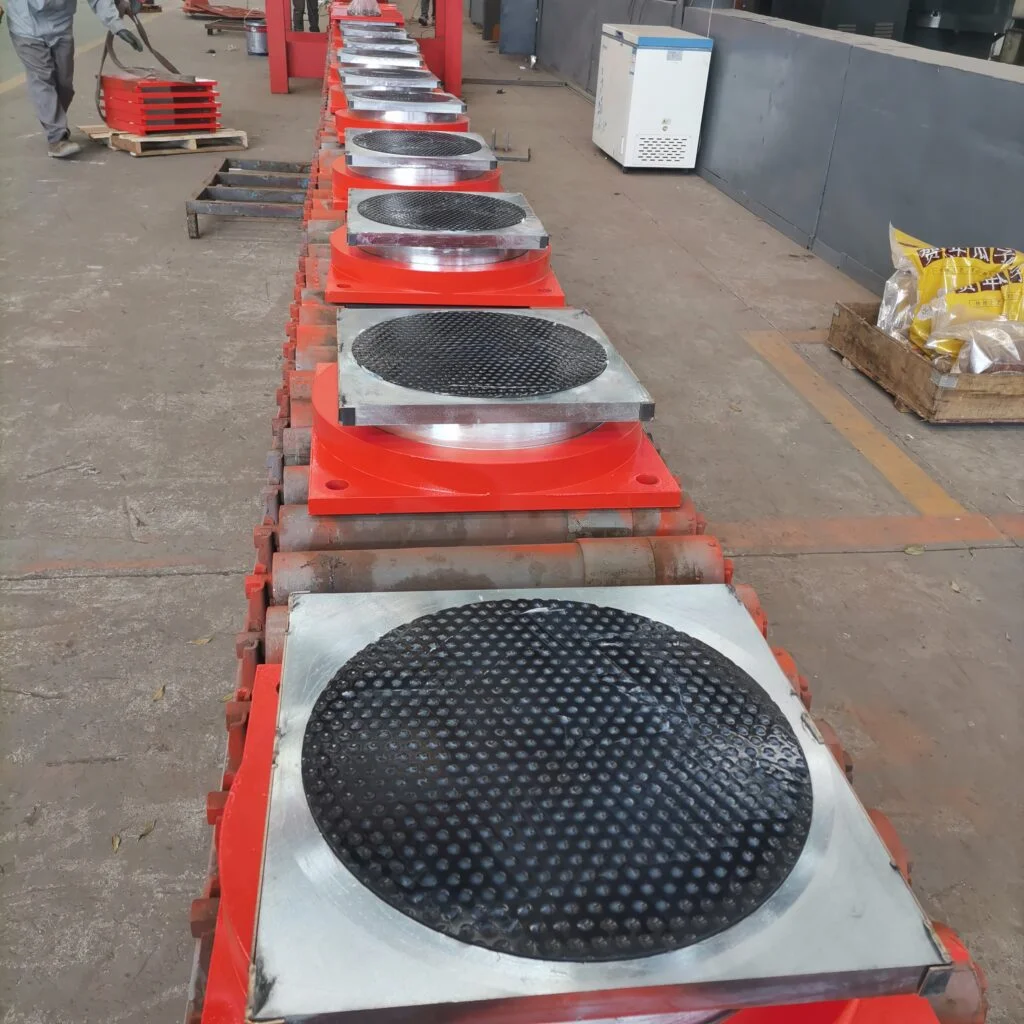

montaje de cojinete de pote

Proceso de ensamblaje

  • Realizar un montaje meticuloso.
  • Reforzar la calidad a través de la atención al detalle.
prueba de rodamiento esférico de puente

Pruebas de calidad

  • Realice pruebas rigurosas de confiabilidad.
  • Muestre su compromiso con altos estándares.
cojinete de olla

Embalaje y entrega

  • Emplee métodos seguros para su seguridad.
  • Enfatice el embalaje cuidadoso para la condición del producto.

Preguntas más frecuentes

En condiciones normales y con un mantenimiento adecuado, nuestros rodamientos elastoméricos tienen una vida útil que puede superar los 50 años.

Nuestros rodamientos están diseñados centrándose en la vida útil bajo cargas dinámicas. El compuesto de caucho y las capas de refuerzo de acero están optimizados para brindar durabilidad y resistencia bajo cargas pesadas.

Realizamos una variedad de pruebas, incluidas pruebas de compresión, corte y fatiga, para validar el rendimiento de nuestros rodamientos. También realizamos análisis de elementos finitos (FEA) y otras simulaciones para garantizar que nuestros rodamientos cumplan con las especificaciones requeridas.

Sí, ofrecemos rodamientos diseñados para cumplir requisitos de diseño sísmico específicos, incluidos los especificados en AASHTO, EN y otras normas internacionales.

Proporciónenos los detalles de su proyecto, incluida la cantidad de rodamientos necesarios, las dimensiones y cualquier requisito de diseño específico, y le proporcionaremos una cotización detallada.

Por supuesto, nuestro equipo de ingenieros está disponible para brindar asesoramiento técnico y, si es necesario, soporte in situ para garantizar la correcta instalación y alineación de los rodamientos.

Nuestro plazo de entrega estándar es de aproximadamente 4 a 6 semanas desde la confirmación del pedido. Para necesidades urgentes, es posible que podamos acelerar la producción sujeta a disponibilidad.

Proporcionamos un certificado original, informes de prueba e instrucciones de instalación detalladas con cada envío.
