Produsen bantalan Bantalan Geser PTFE
Tak tertandingi dalam bantalan jembatan elastomer, kami telah memainkan peran penting dalam lebih dari seribu proyek global. Percayai SHUANGLIN untuk keandalan, presisi, dan keunggulan yang terbukti!

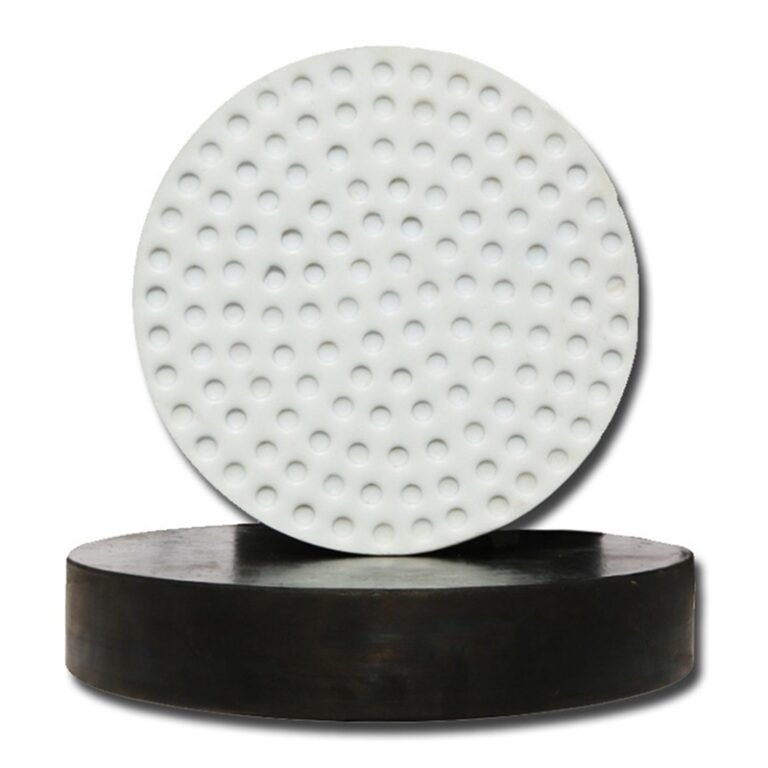

Bantalan Geser
Bantalan geser terdiri dari dua pelat baja dengan lapisan antarmuka gesekan rendah, biasanya PTFE, diapit di antaranya. Hal ini memungkinkan gerakan geser relatif untuk mengakomodasi perpindahan horizontal yang besar. Desainnya yang sederhana secara efektif mengisolasi struktur dari beban gempa. Bantalan geser dapat digunakan secara mandiri atau diintegrasikan ke dalam sistem bantalan lain untuk jembatan dengan bentang kecil hingga menengah.

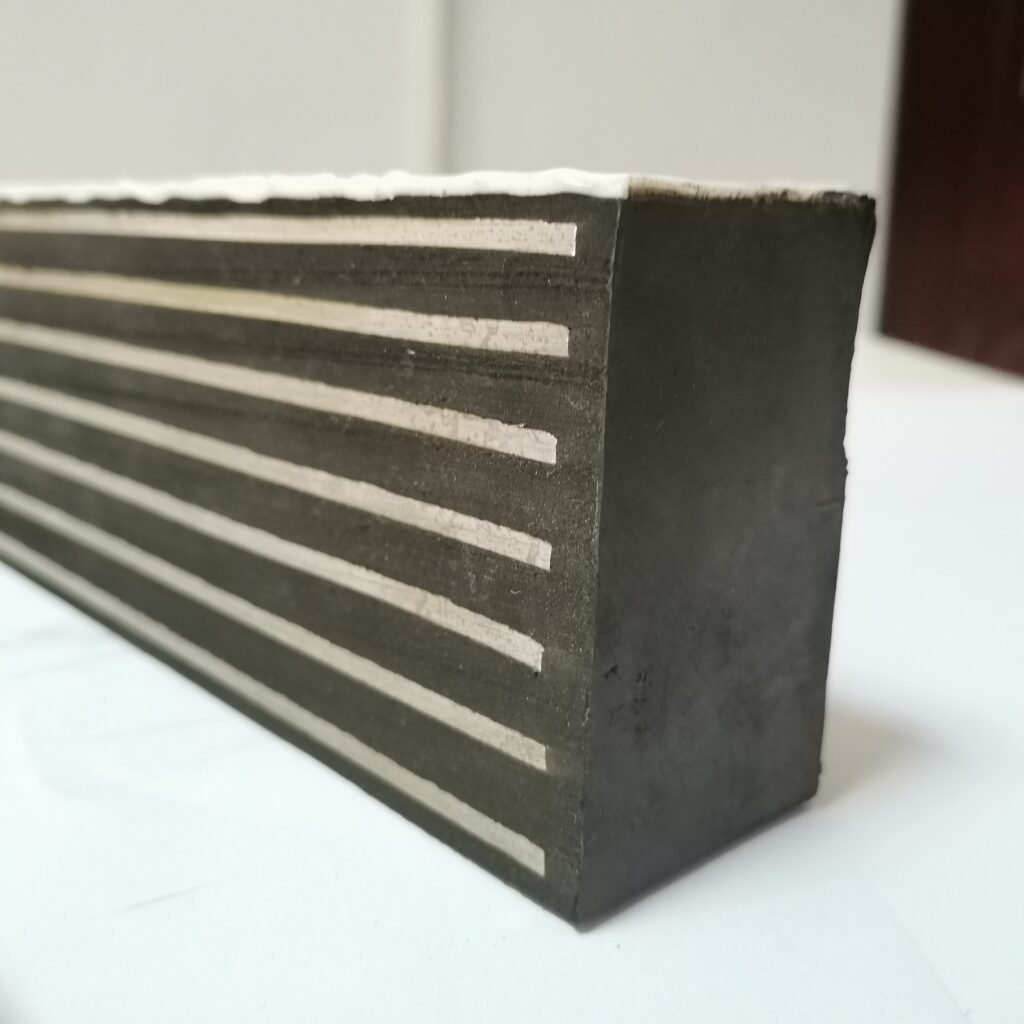

Struktur Bantalan Bantalan Karet
Produksi Bearing Kami Sesuai Standar Internasional dan Tiongkok:
ASTM D4014/D4014M. EN 1337-3:2005. ISO 22762-1:2015. GB∕T 20688.4
ASTM D4014/D4014M. EN 1337-3:2005. ISO 22762-1:2015. GB∕T 20688.4
1. Lapisan Geser PTFE
- Bahan: Politetrafluoroetilen (PTFE)
- Fungsi: Memberikan permukaan dengan gesekan rendah, memungkinkan gerakan horizontal yang mulus.
- Standar: ASTM D4894/D4895, EN 1337-2
- Bahan: Baja berkekuatan tinggi
- Fungsi: Mendukung lapisan PTFE, mendistribusikan dan mentransmisikan beban.
- Standar: EN 10025, ASTM A36, ISO 630
- Bahan: Karet sintetis atau alam berkualitas tinggi
- Fungsi: Menawarkan fleksibilitas dan bantalan vertikal, beradaptasi dengan perpindahan kecil dan mengurangi getaran.
Spesifikasi teknis
- Bahan: Permukaan geser baja, karet, dan PTFE berkekuatan tinggi.
- Perpindahan Horizontal: Hingga ±300mm.
- Kapasitas Beban Vertikal: 500kN hingga 5000kN.
- Suhu Pengoperasian: -40℃ hingga +60℃.
- Umur: Lebih dari 50 tahun.
- Rotasi: maks 0,01rad
# Sifat mekanik bantalan
| Barang | Indeks | |
|---|---|---|
| Kuat tekan ultimit Ru (MPa) | ≥70 | |
| Modulus elastisitas tekan E1 (MPa) yang diukur | E±Ex20% | |
| Modulus elastis geser terukur G1 (MPa) | G±Gx15% | |
| Modulus elastisitas geser yang diukur setelah penuaan G2 (MPa) | G1±G1x15% | |
| Diukur nilai tangen sudut putaran tanθ | Jembatan Beton | ≥1/300 |
| Jembatan Baja | ≥1/500 | |
| Koefisien gesekan yang diukur uf pada permukaan pelat PTFE dan baja tahan karat (bila menggunakan minyak silikon) | ≤0,03 | |
E – Modulus elastisitas tekan bantalan
G – Modulus elastisitas geser bantalan
S – Faktor bentuk bantalan
Fitur
- Daya Tahan: Dibuat dengan bahan premium untuk tahan terhadap kondisi ekstrem dan memastikan kinerja jangka panjang.
- Kapasitas Beban Tinggi: Direkayasa untuk menopang beban berat dan mengakomodasi perpindahan besar.
- Perawatan Rendah: Dirancang untuk perawatan minimal, mengurangi biaya siklus hidup secara keseluruhan.
- Kepatuhan: Bantalan geser kami memenuhi standar internasional, termasuk sertifikasi ISO dan EN.
Aplikasi
- Infrastruktur Umum: Jembatan, jalan layang, dan jembatan.
- Jembatan Kereta Api: Memastikan operasional kereta api lancar dan aman.
- Jembatan Jalan Raya: Meningkatkan umur panjang dan stabilitas struktur jalan raya.
Layanan purna jual
Di SHUANGLIN, kami berkomitmen untuk menyediakan layanan purna jual yang luar biasa. Tim dukungan kami yang berdedikasi siap membantu menjawab pertanyaan atau masalah apa pun yang Anda miliki, memastikan kepuasan penuh Anda terhadap produk kami. Kami menawarkan saran pemeliharaan yang komprehensif, bantuan pemecahan masalah, dan penggantian atau perbaikan tepat waktu jika diperlukan.
Pertanyaan Umum
Berapa umur yang diharapkan dari bantalan geser Anda dalam kondisi pengoperasian normal?
Dalam kondisi normal dan dengan perawatan yang tepat, bantalan geser kami memiliki masa pakai yang bisa melebihi 50 tahun.
Bagaimana kinerja bantalan geser Anda di bawah beban dinamis yang berat?
Bearing kami dirancang dengan fokus pada umur lelah pada beban dinamis. Lapisan kompon karet dan tulangan baja dioptimalkan untuk memberikan ketahanan dan ketahanan di bawah beban berat.
Bagaimana Anda menguji dan memvalidasi kinerja bearing Anda?
Kami melakukan serangkaian pengujian, termasuk pengujian kompresi, geser, dan kelelahan, untuk memvalidasi kinerja bearing kami. Kami juga melakukan analisis elemen hingga (FEA) dan simulasi lainnya untuk memastikan bahwa bantalan kami memenuhi spesifikasi yang disyaratkan.
Dapatkah Anda menyediakan bantalan yang memenuhi persyaratan desain seismik tertentu?
Ya, kami menawarkan bantalan yang dirancang untuk memenuhi persyaratan desain seismik tertentu, termasuk yang ditentukan dalam AASHTO, EN, dan standar internasional lainnya.
Bagaimana kami bisa mendapatkan penawaran bantalan geser untuk proyek jembatan kami?
Harap berikan kami detail proyek Anda, termasuk jumlah bantalan yang diperlukan, dimensi, dan persyaratan desain spesifik apa pun, dan kami akan memberikan penawaran terperinci.
Bisakah Anda memberikan dukungan dan bimbingan teknis selama tahap instalasi?
Tentu saja, tim teknisi kami siap memberikan saran teknis dan, jika perlu, dukungan di lokasi untuk memastikan pemasangan dan penyelarasan bantalan yang tepat.
Berapa waktu tunggu Anda untuk memproduksi dan mengirimkan bantalan geser?
Waktu tunggu standar kami adalah sekitar 4-6 minggu sejak konfirmasi pesanan. Untuk kebutuhan mendesak, kami mungkin dapat mempercepat produksi tergantung ketersediaan.
Apakah Anda memberikan dokumentasi atau sertifikat pada kiriman tersebut?
Kami memberikan sertifikat asli, laporan pengujian, dan petunjuk pemasangan terperinci pada setiap pengiriman.
