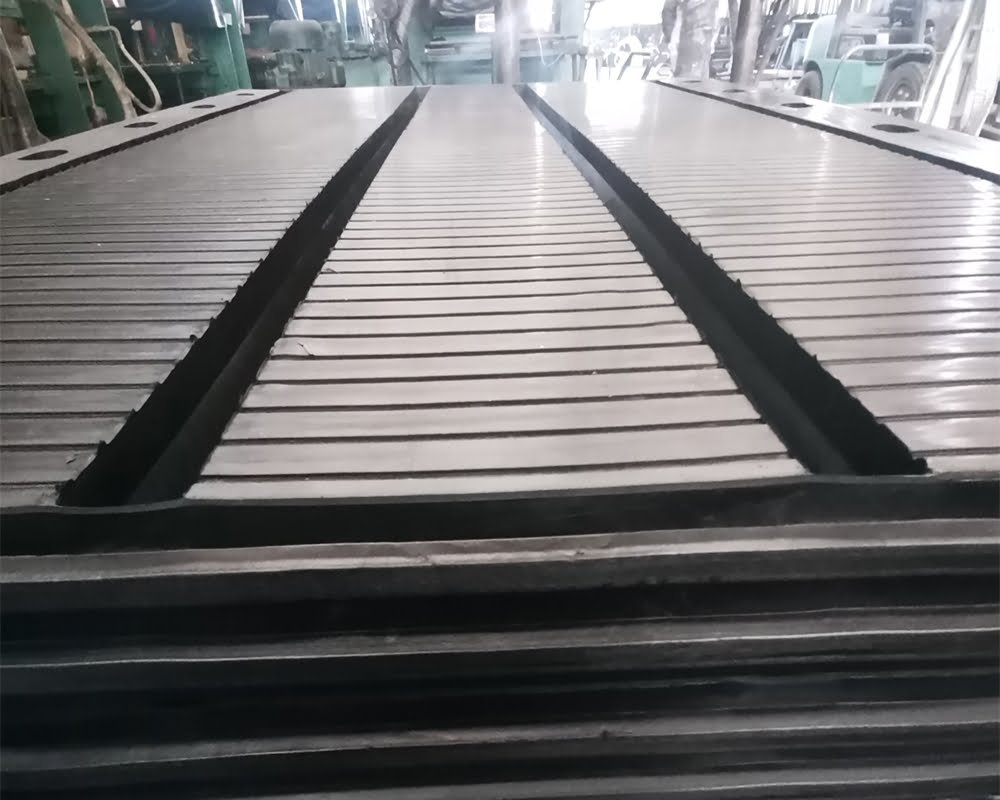

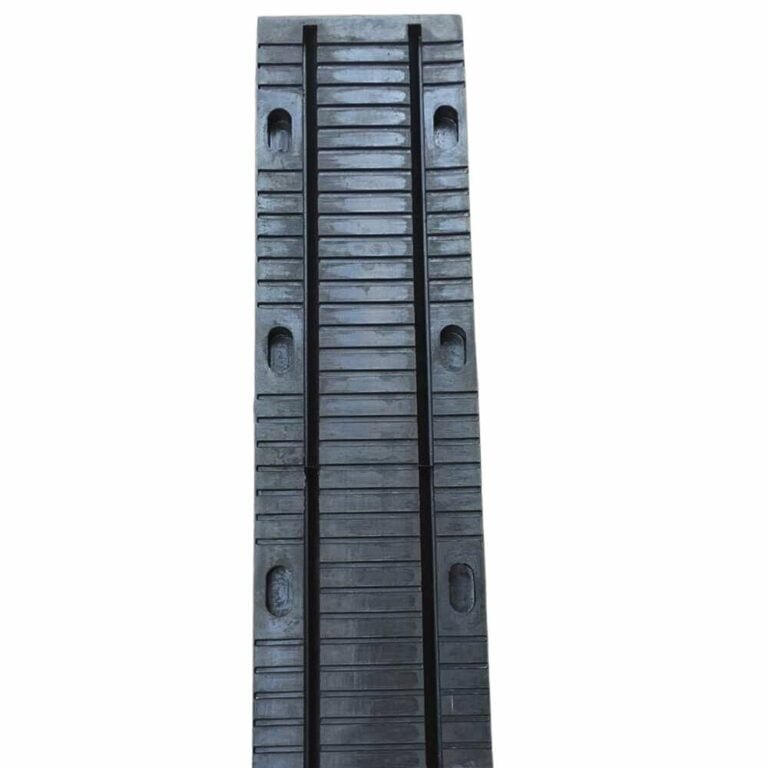

Sambungan ekspansi elastomer adalah alat perluasan jembatan, terutama digunakan untuk renovasi jembatan tua, jembatan kecil, atau jembatan dengan kapasitas beban lebih rendah. Ini dirancang menggunakan prinsip modulus geser rendah pada bahan karet, dibuat sebagai satu kesatuan dengan karet, pelat baja, atau besi siku.
Dibuat dari bahan elastomer bermutu tinggi, memastikan daya tahan dan umur panjang.
Desain yang disesuaikan untuk memenuhi persyaratan beban, perpindahan, dan lingkungan spesifik proyek Anda.
Direkayasa untuk menahan gaya seismik, memberikan peningkatan keamanan dan stabilitas pada struktur jembatan.
Dirancang untuk pemasangan yang mudah, meminimalkan waktu henti selama proyek konstruksi atau pemeliharaan.
Direkayasa untuk menangani berbagai beban vertikal, memastikan kinerja optimal dalam kondisi berbeda.
Disesuaikan untuk mengakomodasi perpindahan dan rotasi, menjaga integritas struktural dari waktu ke waktu.
PROPERTI | PERSYARATAN | METODE UJI |
---|---|---|
Properti Elastomer | ||
Kekerasan | 60±5, Pantai A | ASTM D2240 |
Daya tarik | ≥13MPa | ASTM D412 |
Perpanjangan saat putus | ≥300% | ASTM D412 |
Kekuatan Adhesi | ≥7N/mm | ASTM D429 |
Ketahanan Ozon | Tidak ada retak setelah 72 jam pada paparan 40℃ terhadap 25PPHM dalam sampel udara di bawah strain 20% | ASTM 1149 |
Set Kompresi | ≤30% setelah 22 jam pada 70℃ | ASTM D395 Metode B |
Properti Baja | ||
Perkuat pelat Baja | ASTM A36, BSEN S275JR, JIS SS400, CHINA Q235, atau setara |

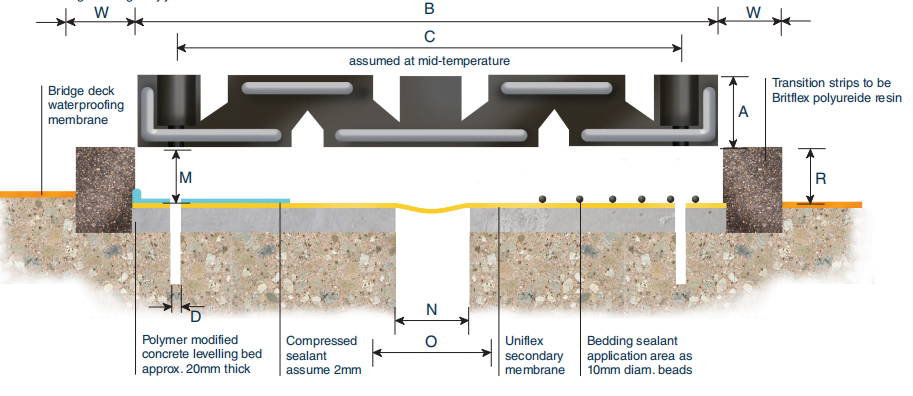

Model | Pergerakan | Panjang | Lebar modulB | Kedalaman modul A | Diameter tiang D | Berat unit | Tinggi tiang maks di atas rak M | Lebar sambungan maksimum pada suhu tengah dek N |
---|---|---|---|---|---|---|---|---|
SL-40 | 38mm | 1000mm | 230mm | 35mm | 12mm | 30kg | 32mm | 35mm |
SL-50 | 50mm | 1000mm | 270mm | 42mm | 12mm | 48kg | 32mm | 51mm |
SL-60 | 65mm | 1000mm | 356mm | 50mm | 16mm | 68kg | 40mm | 67mm |
SL-70 | 76mm | 1000mm | 400mm | 40mm | 20mm | 88kg | 42mm | 83mm |
SL-100 | 102mm | 1000mm | 550mm | 54mm | 20mm | 150kg | 42mm | 102mm |
SL-160 | 165mm | 1000mm | 700mm | 80mm | 24mm | 272kg | 50mm | 121mm |
SL-230 | 230mm | 1000mm | 890mm | 95mm | 24mm | 375kg | 60mm | 158mm |
SL-330 | 330mm | 1000mm | 1204mm | 127mm | 30mm | 451kg | 70mm | 216mm |

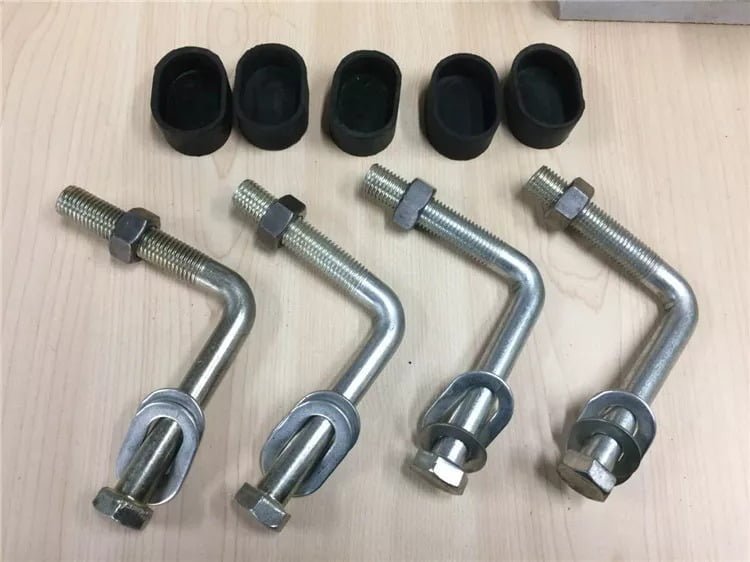

Aksesori meliputi:
Baut Jangkar: Kencangkan sambungan ekspansi pada tempatnya.
Pelat Penutup: Lindungi lubang baut

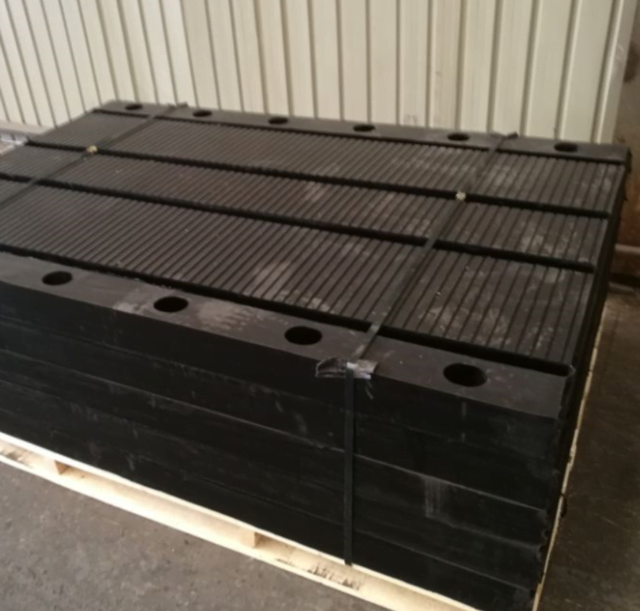

Kemasan: Palet, kotak kayu atau disesuaikan

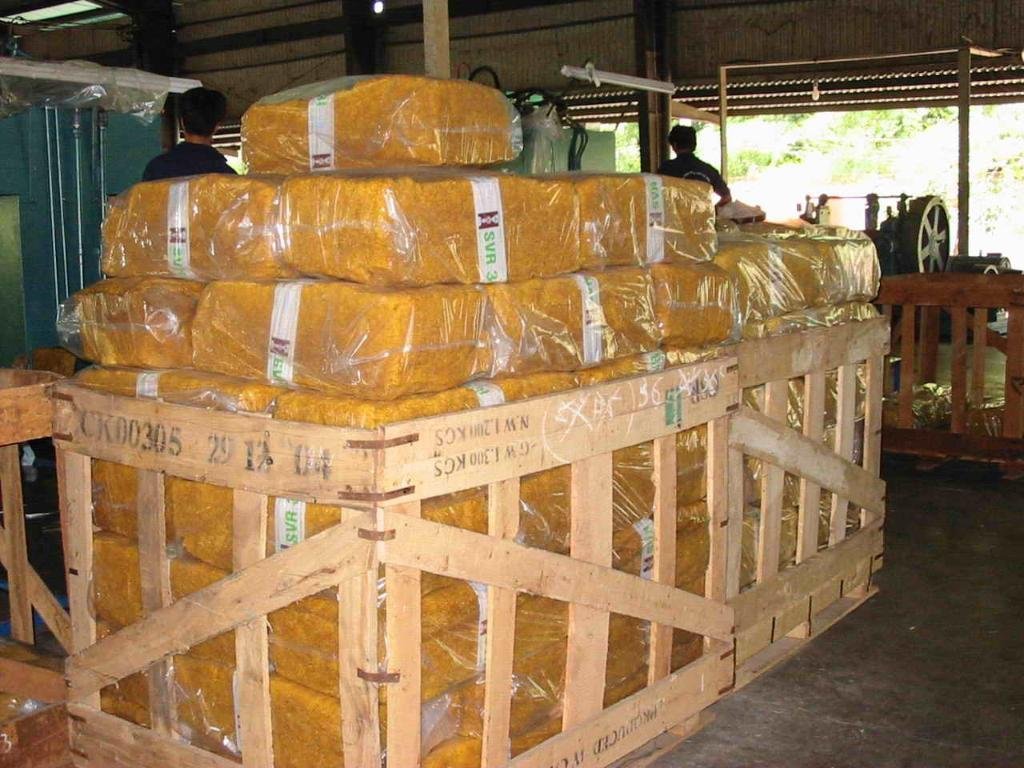

Kami memulai dengan memilih bahan elastomer berkualitas tinggi yang dikenal tahan lama dan fleksibel.

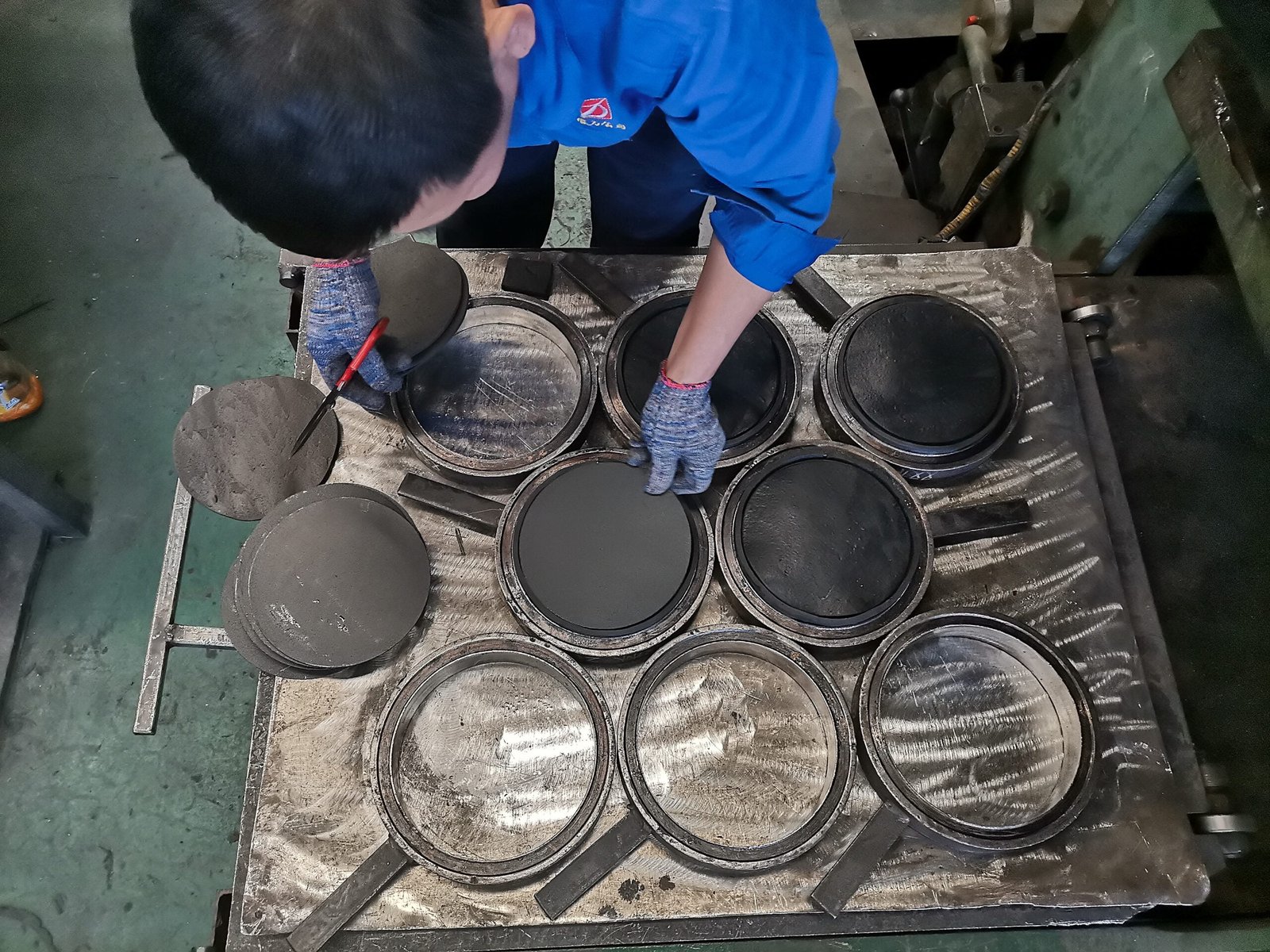

Dengan menggunakan teknik canggih, kami mencetak material dengan presisi, memastikan setiap sambungan memenuhi spesifikasi yang tepat.

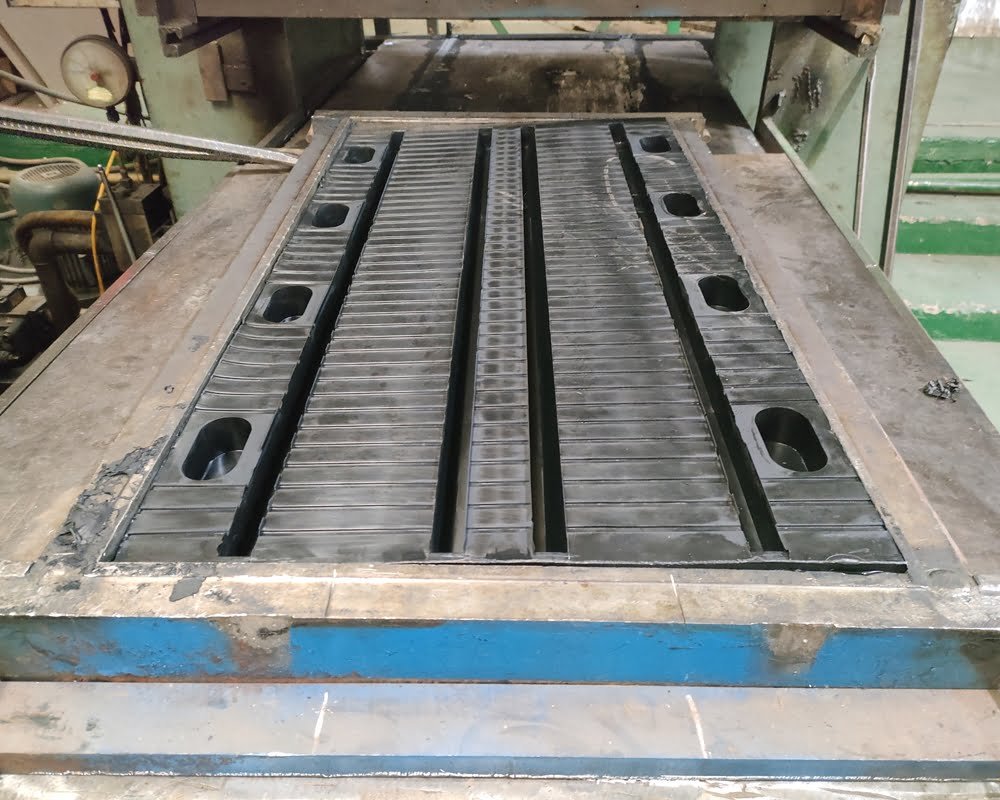

Perhitungan Waktu Vulkanisasi yang Tepat dan Pengoperasian Pekerja Terampil untuk Memastikan Kinerja dan Penampilan Sempurna.
Mematuhi standar ASTM, tim berdedikasi melakukan inspeksi menyeluruh untuk memastikan setiap sambungan ekspansi jembatan elastomer memenuhi atau melampaui peraturan industri.
Mengadaptasi ukuran dan menyediakan aksesori seperti baut untuk memenuhi kebutuhan spesifik, kami memastikan integrasi yang lancar ke dalam desain jembatan yang berbeda, untuk memenuhi permintaan proyek yang unik.

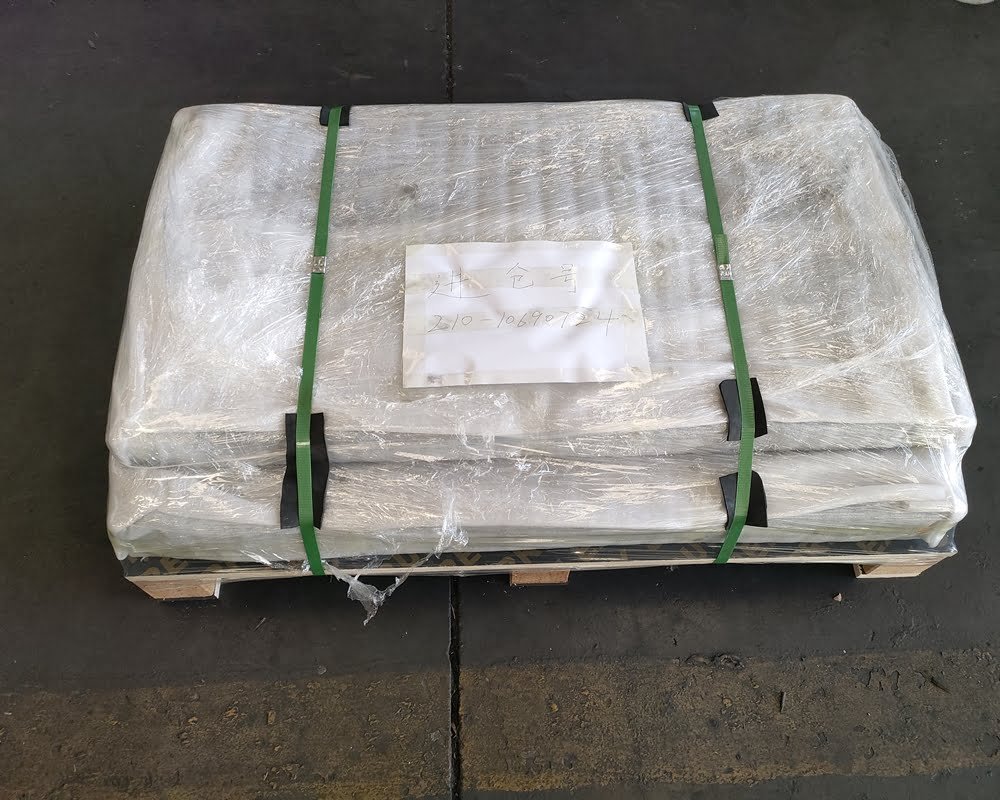

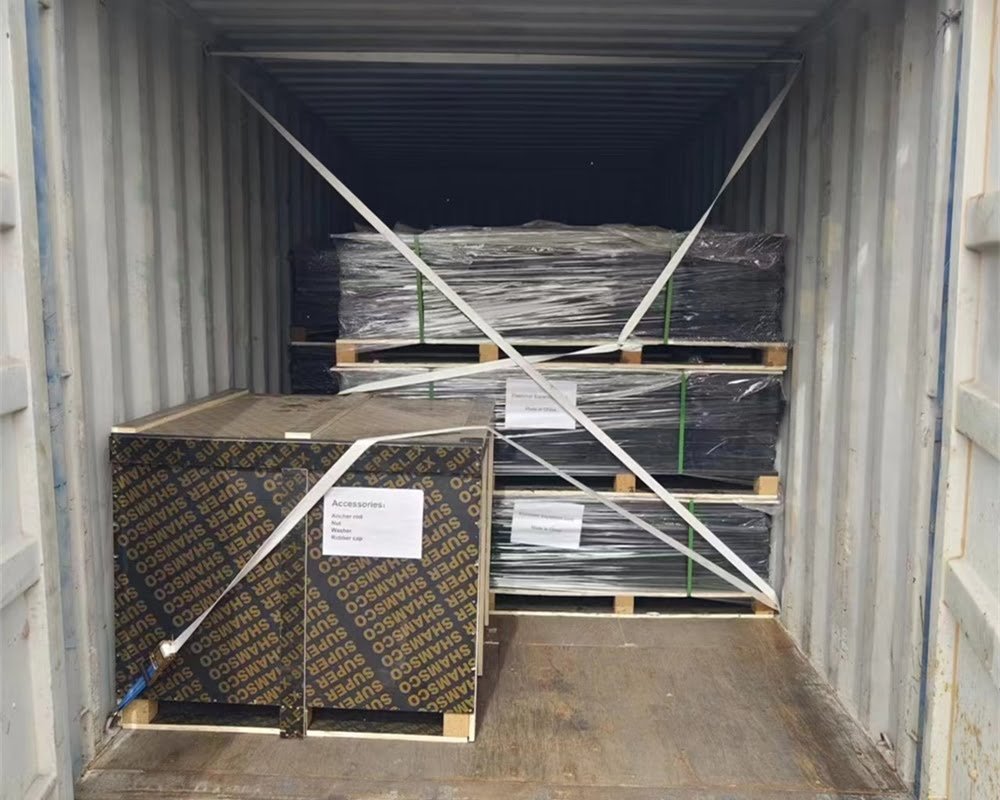

Produk menjalani pengemasan yang hati-hati untuk mencegah kerusakan selama transportasi. Kami bangga dengan logistik kami yang efisien untuk memastikan pengiriman tepat waktu ke pelanggan kami di seluruh dunia.
Langkah 1: Persiapan Permukaan Jembatan
Bersihkan dan perbaiki permukaan jembatan secara menyeluruh, pastikan fondasi yang stabil untuk sambungan ekspansi.
Langkah 2: Penentuan Posisi Sendi yang Akurat
Tempatkan Sambungan Ekspansi TransFlex secara tepat di lokasi yang ditentukan, sejajarkan dengan celah di dek jembatan.
Langkah 3: Amankan Ujung dan Sejajarkan
Pasang blok ujung dengan aman di setiap ujungnya, memberikan stabilitas dan memastikan keselarasan yang tepat yang penting untuk fungsionalitas optimal.
Langkah 4: Pemasangan Baut Jangkar
Kencangkan baut penahan dengan kuat untuk menambatkan sambungan ekspansi dengan kuat ke struktur jembatan, menahan gaya dinamis.
Langkah 5: Aplikasi Sealant
Oleskan sealant berkualitas tinggi untuk menjembatani potensi celah, sehingga meningkatkan ketahanan sambungan terhadap infiltrasi air dan serpihan.
Langkah 6: Pemasangan Pelat Penutup
Pasang pelat penutup untuk estetika dan perlindungan, menyempurnakan tampilan jembatan dan melindungi sambungan dari elemen eksternal.
Langkah 7: Pemeriksaan dan Pengujian Akhir
Pastikan semua komponen terpasang dengan aman, lakukan pemeriksaan akhir secara menyeluruh, dan verifikasi fungsi sambungan melalui gerakan yang terkendali.
