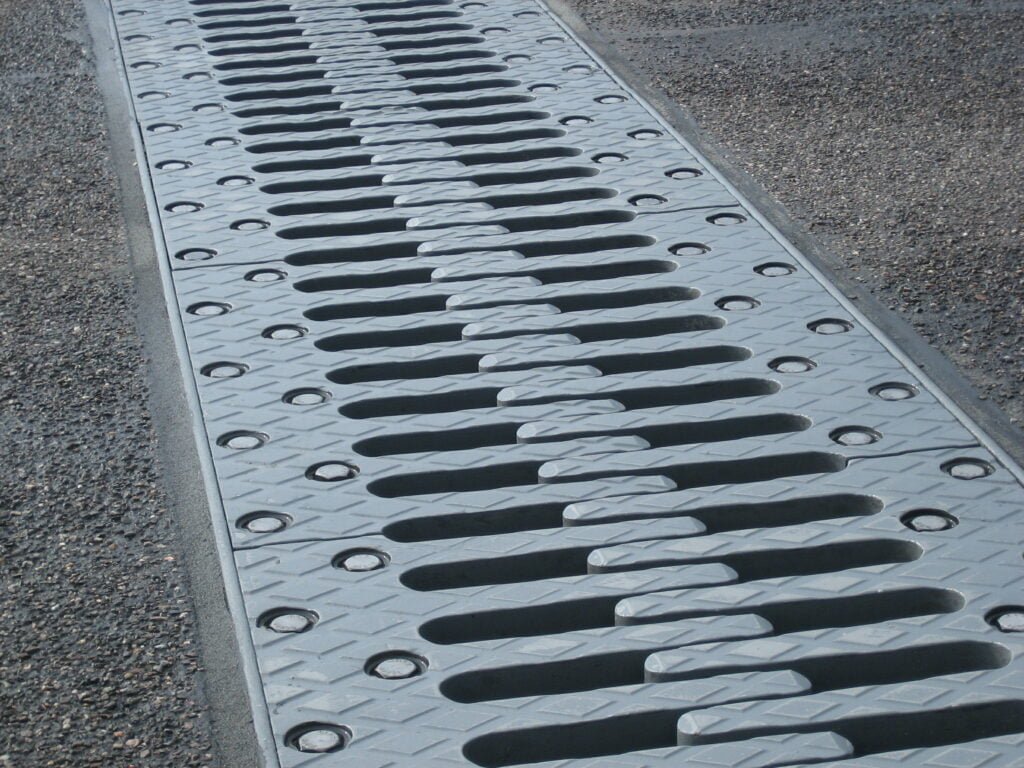

Sambungan Ekspansi Jembatan Jari

Sambungan ekspansi jari memfasilitasi pergerakan dan ekspansi antara struktur yang berdekatan dalam konstruksi. Ini mengakomodasi pergeseran material yang disebabkan oleh perubahan suhu atau pengendapan sambil memastikan segel kedap air secara terus menerus. Istilah “jari” mengacu pada tulang rusuk yang saling bertautan dan lentur, yang umumnya digunakan pada bangunan dan jembatan untuk mencegah kerusakan dan menjaga integritas struktural.

Mengapa Memilih Sambungan Ekspansi Jari Shuanglin

Desain Inovatif

Menawarkan desain canggih untuk integrasi jembatan yang unggul, sambungan kami memastikan fungsionalitas dan daya tahan yang optimal.

Bahan Premium

Memanfaatkan bahan baku berkualitas tinggi yang diuji secara ketat untuk memenuhi standar internasional, kami menjamin umur panjang dan ketahanan.

Manufaktur Presisi

Dengan fasilitas canggih dan kontrol kualitas yang ketat, setiap sambungan memenuhi dan melampaui standar industri.

Dukungan Teknis Ahli

Manfaatkan panduan dan keahlian tim kami yang berdedikasi, memastikan integrasi yang lancar dan kinerja optimal.

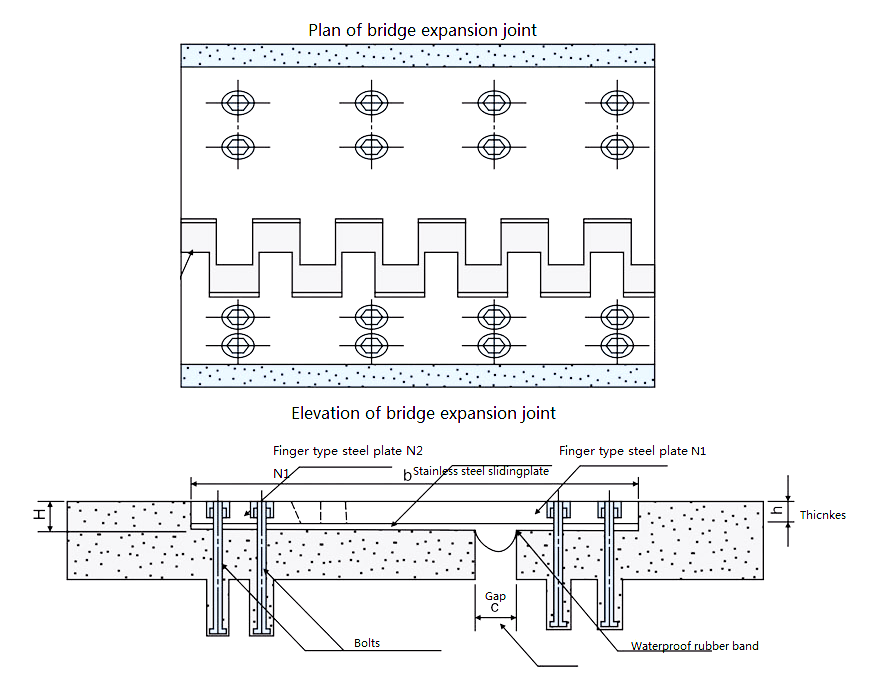

Spesifikasi Sambungan Ekspansi Jari

Model	C	H	Jangkar & Mur	B	H	Memasang ketinggian tanah
80	80	28	M18x180	740	33	120
100	100	28	M18x180	800	33	120
120	120	30	M18x180	860	35	120
140	140	30	M18x180	920	35	120
160	160	30	M18x180	980	35	120
180	180	32	M20x200	1080	37	120
200	200	32	M20x200	1140	37	150
220	220	32	M20x200	1200	37	150
240	240	34	M22x220	1260	39	150
260	260	34	M22x220	1320	39	150
280	280	34	M22x220	1380	39	150
300	300	36	M24x240	1480	41	150
320	320	36	M24x240	1540	41	150
340	340	38	M24x240	1600	43	150
360	360	38	M24x240	1660	43	150

Tipe lain yang Kami Produksi

Sambungan ekspansi tipe tine

Sambungan ekspansi tipe sederhana

Sambungan ekspansi Gerakan Besar

Sambungan ekspansi tipe simetris

sambungan SGT

Sambungan ekspansi berbentuk khusus

Sambungan ekspansi tipe gigi halus

Fitur

Desain Khusus oleh Insinyur Senior
Presisi dengan Bahan yang Dipotong Komputer
Aksesori Komprehensif dan Dapat Disesuaikan
Cat Finishing Galvanis atau Tahan Karat
Pengujian Non-Destruktif untuk Material Baja

Aplikasi:

Sambungan ekspansi tipe jari sangat penting dalam konstruksi jembatan, karena menawarkan dukungan dan penyesuaian. Aplikasi utamanya meliputi:

Rekayasa Jembatan:
- Menangani deformasi dan perpindahan pada jembatan akibat perubahan suhu dan faktor seismik, memastikan keamanan dan keandalan.
Proyek konstruksi:
- Meningkatkan kinerja seismik pada bangunan, menyerap dan menyebarkan gaya seismik.
Pengaspalan Dek Jembatan:
- Secara efisien menyelesaikan masalah ekspansi dan kontraksi yang disebabkan oleh suhu pada pengerasan jalan dek jembatan, memastikan stabilitas.
Penyesuaian Struktural:
- Serbaguna untuk proyek yang memerlukan spesifikasi yang dapat disesuaikan, menawarkan fleksibilitas dan kemampuan beradaptasi.

Sambungan Ekspansi Jembatan Tipe Jari Kualitas Tak Tertandingi

Untuk menjamin kualitas sambungan ekspansi Jari, kami mengikuti langkah-langkah profesional berikut:

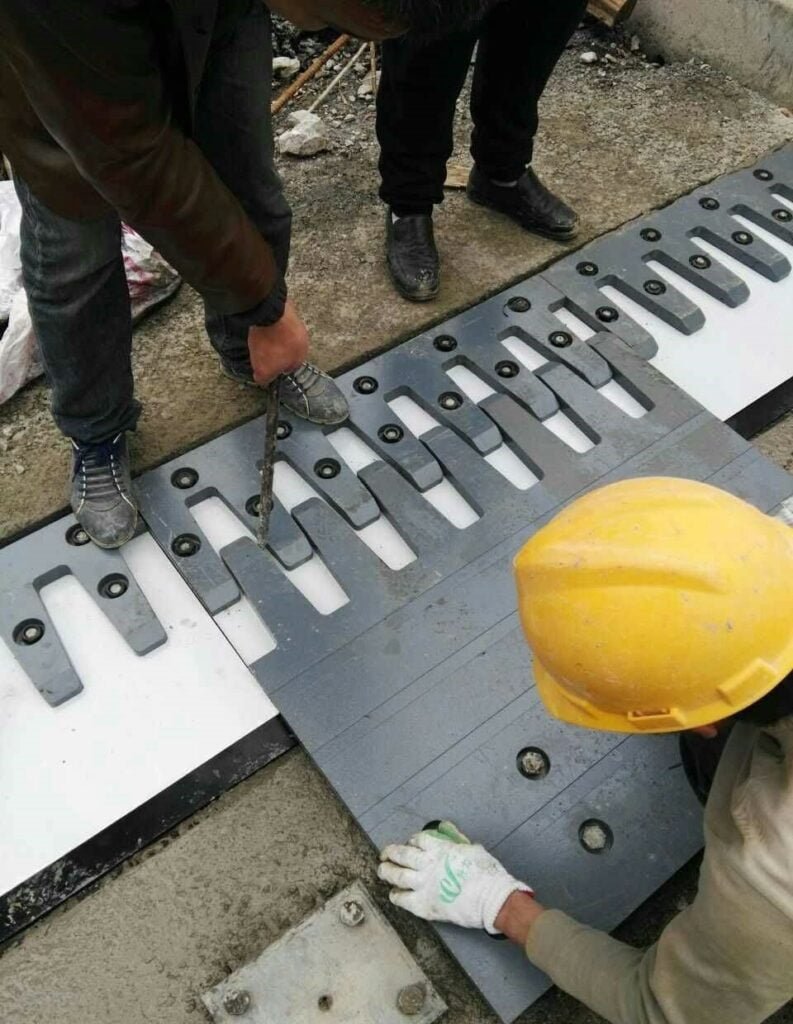

Instalasi

1. Inspeksi Pra-Instalasi:

Periksa Komponen: Pastikan semua komponen ada dan tidak rusak.
Spesifikasi Tinjauan: Pastikan dimensi sambungan sejajar dengan spesifikasi proyek.

2. Persiapan Permukaan:

Permukaan Bersih: Bersihkan secara menyeluruh celah ekspansi dan area sekitarnya.
Permukaan halus: Pastikan media rata dan halus untuk pemasangan yang benar.

3. Tata Letak dan Penyelarasan:

Sejajarkan Komponen: Sejajarkan pelat jari tetap dan geser sesuai desain.
Verifikasi Dimensi: Periksa kembali dimensi terhadap gambar kerja yang disetujui.

4. Instalasi Jangkar:

Pelabuhan Aman: Pasang dan kencangkan angkur pada salah satu sisi sambungan.
Sesuaikan Ketegangan: Kencangkan jari trisula atau sesuaikan sesuai pedoman pabrikan.

5. Pemasangan Pelat Jari:

Merakit Jari: Rakit jari geser menjadi jari tetap, pastikan pengikatannya tepat.
Baut Aman: Kencangkan baut untuk menahan pelat jari pada posisinya.

6. Segel Elastomer:

Pasang Segel: Tempatkan segel elastomer di sepanjang perimeter sambungan.
Pastikan Kontak: Pastikan kontak yang tepat dengan elemen tetap dan geser.

7. Pemeriksaan Akhir:

Tinjau Penyelarasan: Konfirmasikan keselarasan dan kelancaran gerakan jari.
Periksa Segel: Periksa segel elastomer untuk penempatan dan integritas yang tepat.

8. Pengujian Kedap Air:

Tes Perilaku: Lakukan pengujian integritas kedap air sesuai dengan standar yang ditentukan.
Alamat Masalah: Perbaiki masalah apa pun yang diidentifikasi selama fase pengujian.

9. Dokumentasi:

Instalasi Rekam: Dokumentasikan proses instalasi, termasuk penyesuaian yang dilakukan.
Kirim Laporan: Menyampaikan laporan akhir kepada otoritas dan pemangku kepentingan terkait.

10. Pasca Instalasi:

Lingkungan Bersih: Singkirkan kotoran atau material apa pun dari lokasi pemasangan.
Inspeksi terakhir: Melakukan inspeksi akhir untuk memastikan kepatuhan terhadap persyaratan proyek.
