Produttore di cuscinetti scorrevoli in PTFE
Ineguagliabili nel campo degli appoggi per ponti elastomerici, abbiamo svolto un ruolo chiave in oltre mille progetti globali. Affidati a SHUANGLIN per affidabilità, precisione ed eccellenza comprovata!
Cuscinetto scorrevole
I cuscinetti scorrevoli sono costituiti da due piastre di acciaio con uno strato di interfaccia a basso attrito, tipicamente PTFE, inserito nel mezzo. Ciò consente il movimento di scorrimento relativo per adattarsi a grandi spostamenti orizzontali. Il loro design semplice isola efficacemente le strutture dai carichi sismici. Gli appoggi scorrevoli possono essere utilizzati indipendentemente o integrati in altri sistemi di appoggi per ponti con campate da piccole a medie.

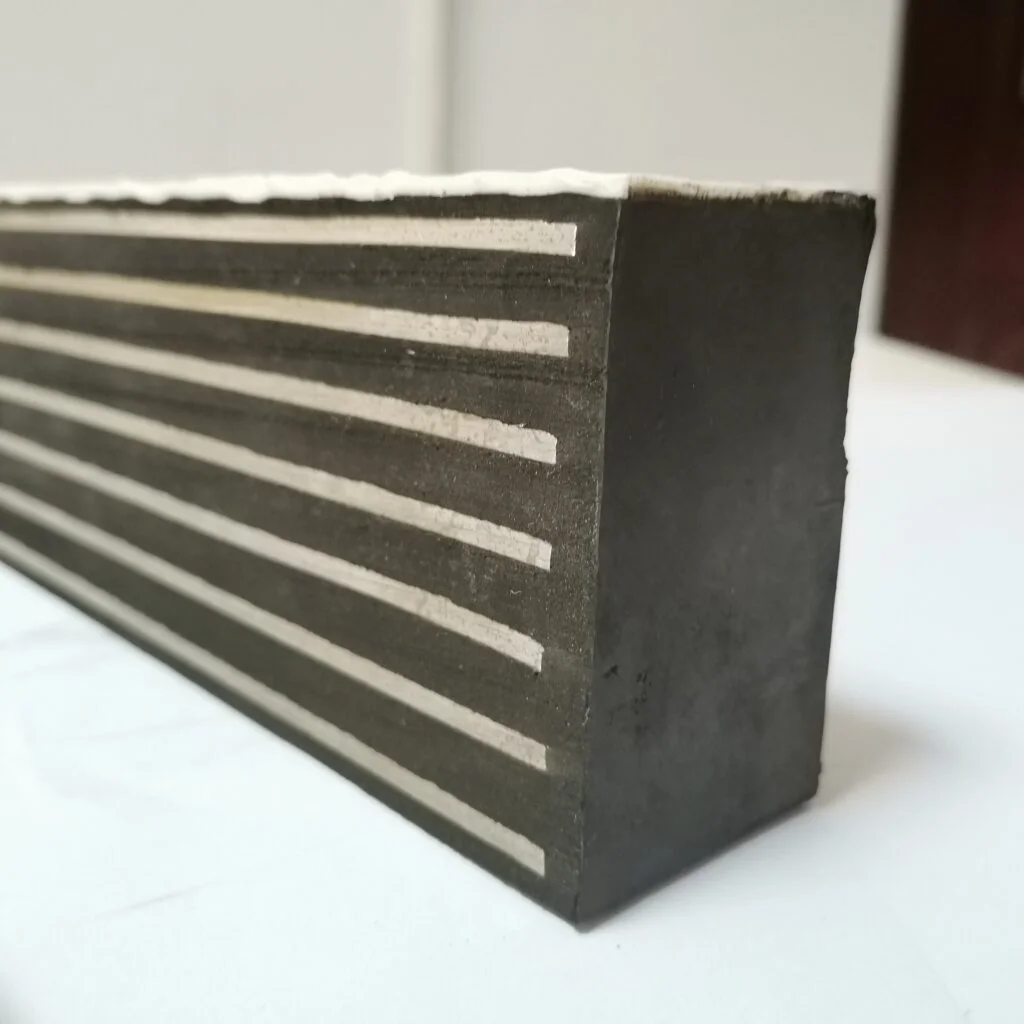

Struttura dei cuscinetti in gomma
Produzione dei nostri cuscinetti secondo gli standard internazionali e cinesi:
ASTM D4014/D4014M. EN1337-3:2005. ISO 22762-1:2015. GB∕T 20688.4
ASTM D4014/D4014M. EN1337-3:2005. ISO 22762-1:2015. GB∕T 20688.4
1. Strato di scorrimento in PTFE
- Materiale: Politetrafluoroetilene (PTFE)
- Funzione: Fornisce una superficie a basso attrito, consentendo un movimento orizzontale fluido.
- Standard: ASTM D4894/D4895, EN 1337-2
- Materiale: Acciaio ad alta resistenza
- Funzione: Supporta lo strato di PTFE, distribuisce e trasmette i carichi.
- Standard: EN 10025, ASTM A36, ISO 630
- Materiale: Gomma sintetica o naturale di alta qualità
- Funzione: Offre flessibilità verticale e ammortizzazione, adattandosi a piccoli spostamenti e riducendo le vibrazioni.
Specifiche tecniche
- Materiale: Superfici di scorrimento in acciaio ad alta resistenza, gomma e PTFE.
- Spostamento orizzontale: fino a ±300 mm.
- Capacità di carico verticale: da 500 kN a 5000 kN.
- Temperatura operativa: da -40 ℃ a +60 ℃.
- Durata della vita: oltre 50 anni.
- Rotazione: 0,01rad massimo
# Proprietà meccaniche del cuscinetto
| Articolo | Indice | |
|---|---|---|
| Resistenza alla compressione massima Ru (MPa) | ≥70 | |
| Modulo elastico a compressione misurato E1 (MPa) | E±Ex20% | |
| Modulo elastico a taglio misurato G1 (MPa) | G±Gx15% | |
| Modulo elastico a taglio misurato dopo invecchiamento G2 (MPa) | G1±G1x15% | |
| Valore tangente misurato dell'angolo di rotazione tanθ | Ponte di cemento | ≥1/300 |
| Ponte d'acciaio | ≥1/500 | |
| Il coefficiente di attrito misurato uf sulla superficie della piastra in PTFE e dell'acciaio inossidabile (quando si utilizza grasso al silicone) | ≤0,03 | |
E – Modulo elastico a compressione del cuscinetto
G – Modulo elastico a taglio del cuscinetto
S – Fattore di forma del cuscinetto
Caratteristica
- Durata: realizzato con materiali di prima qualità per resistere a condizioni estreme e garantire prestazioni a lungo termine.
- Elevata capacità di carico: progettato per supportare carichi pesanti e accogliere grandi spostamenti.
- Manutenzione ridotta: progettato per una manutenzione minima, riducendo i costi complessivi del ciclo di vita.
- Conformità: i nostri cuscinetti radenti soddisfano gli standard internazionali, comprese le certificazioni ISO ed EN.
Applicazione
- Infrastrutture pubbliche: Ponti, cavalcavia e viadotti.
- Ponti ferroviari: garantire operazioni ferroviarie fluide e sicure.
- Ponti autostradali: miglioramento della longevità e della stabilità delle strutture autostradali.
Assistenza post-vendita
Noi di SHUANGLIN ci impegniamo a fornire un servizio post-vendita eccezionale. Il nostro team di supporto dedicato è disponibile per assistere con qualsiasi domanda o problema tu possa avere, garantendo la tua completa soddisfazione con i nostri prodotti. Offriamo consulenza completa sulla manutenzione, assistenza per la risoluzione dei problemi e sostituzioni o riparazioni tempestive, se necessario.
FAQ
Qual è la durata prevista dei vostri cuscinetti radenti in condizioni operative normali?
In condizioni normali e con una corretta manutenzione, i nostri cuscinetti radenti hanno una durata utile che può superare i 50 anni.
Come si comportano i vostri cuscinetti radenti sotto carichi dinamici pesanti?
I nostri cuscinetti sono progettati prestando particolare attenzione alla resistenza alla fatica sotto carichi dinamici. La mescola di gomma e gli strati di rinforzo in acciaio sono ottimizzati per garantire durata e resilienza sotto carichi pesanti.
Come testate e convalidate le prestazioni dei vostri cuscinetti?
Effettuiamo una serie di test, tra cui prove di compressione, taglio e fatica, per convalidare le prestazioni dei nostri cuscinetti. Eseguiamo anche analisi agli elementi finiti (FEA) e altre simulazioni per garantire che i nostri cuscinetti soddisfino le specifiche richieste.
Potete fornire cuscinetti che soddisfano specifici requisiti di progettazione sismica?
Sì, offriamo cuscinetti progettati per soddisfare specifici requisiti di progettazione sismica, compresi quelli specificati in AASHTO, EN e altri standard internazionali.
Come possiamo ottenere un preventivo per i cuscinetti radenti per il nostro progetto di ponte?
Forniscici i dettagli del tuo progetto, incluso il numero di cuscinetti richiesti, le dimensioni ed eventuali requisiti di progettazione specifici, e ti forniremo un preventivo dettagliato.
Potete fornire supporto tecnico e guida durante la fase di installazione?
Assolutamente sì, il nostro team di ingegneri è a disposizione per fornire consulenza tecnica e, se necessario, supporto in loco per garantire la corretta installazione e allineamento dei cuscinetti.
Qual è il vostro tempo di consegna per la produzione e la consegna dei cuscinetti radenti?
Il nostro tempo di consegna standard è di circa 4-6 settimane dalla conferma dell'ordine. Per esigenze urgenti, potremmo essere in grado di accelerare la produzione in base alla disponibilità.
Fornite documentazione o certificati con la spedizione?
Forniamo un certificato originale, rapporti di prova e istruzioni di installazione dettagliate con ogni spedizione.
