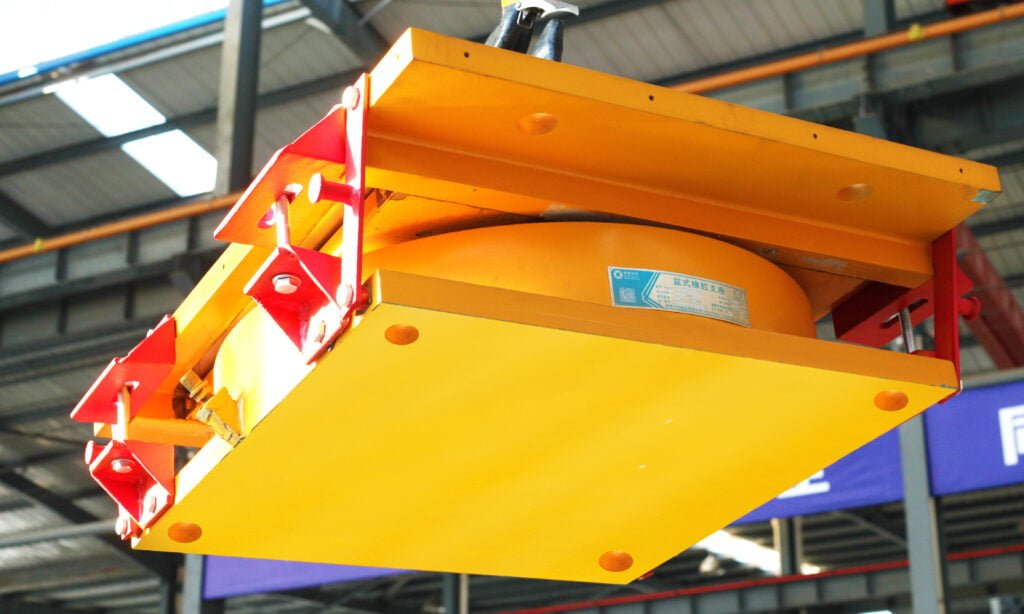

ブリッジポットベアリング
双林ポットベアリングは、大きな垂直荷重を処理すると同時に、大きな水平方向の動きと回転も可能にします。鋼鉄の中に閉じ込められたエラストマーパッドは、多方向の柔軟性を可能にしながら力を伝達します。
曲線/斜めのブリッジやスペースの制約に対応するために、固定、ガイド、またはフリースライド設計が用意されています。AASHTO/EN 1337 規格に準拠して構築されており、垂直剛性が高く、回転抵抗が低く、滑らかな PTFE スライド表面を備えています。
高負荷、頻繁な動き、または橋梁の特殊な要求に対応する信頼性の高い力伝達と構造的柔軟性。最も困難なプロジェクトに対応する実証済みのソリューションです。
ポットベアリングの種類
01. 運動レベルによる分類

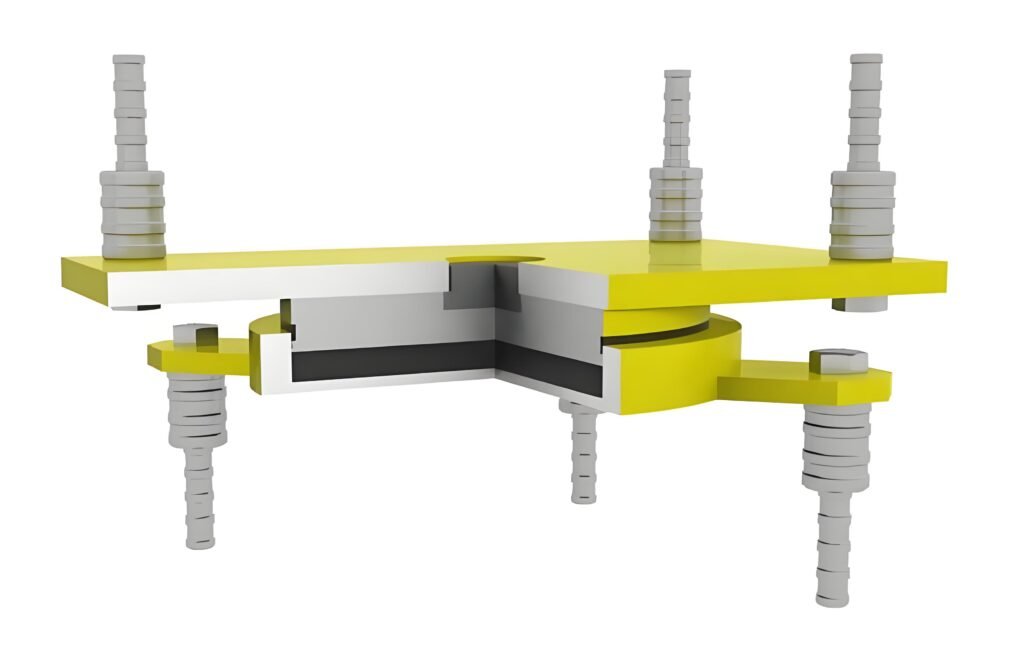

固定ポットベアリング
- 最大5000kNの垂直サポート。
- 横方向の動きを最小限に抑えることで安定性を確保します。
- 膨張率の低い構造向けに設計されています。

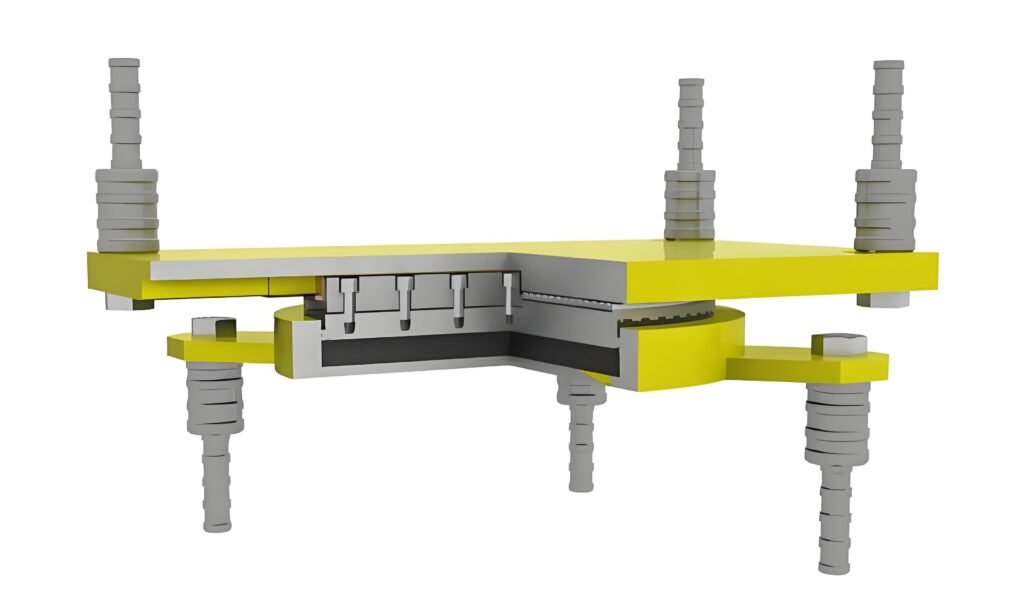

ガイド付きポットベアリング
- 横方向の動きを±100mm制御します。
- 中程度のデッキ拡張に適しています。
- 動きと構造の安定性をバランスさせます。

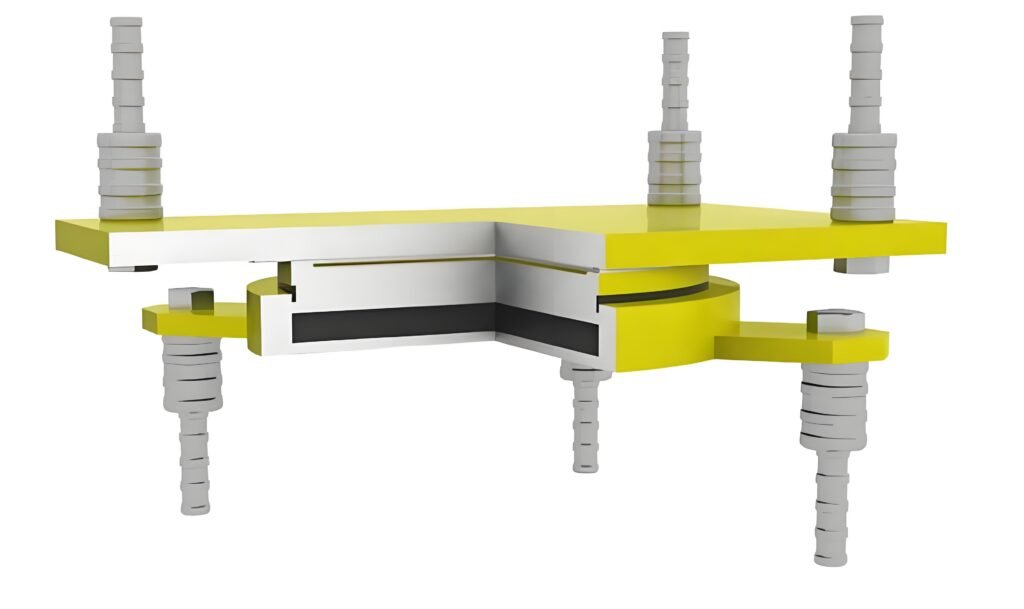

スライディングポットベアリング
- 無制限の横方向移動、±150mm。
- 大きな水平方向の変位に最適です。
- 動的な力に対応するスムーズなスライドを可能にします。
02. センターガイドポットベアリング

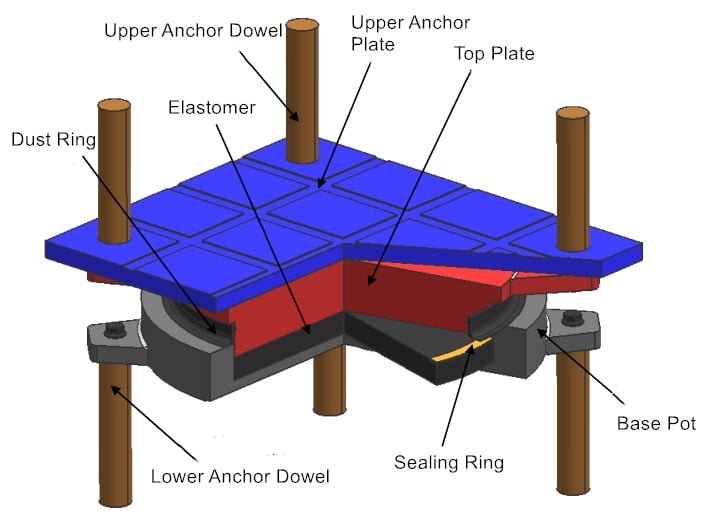

固定ポットベアリング
SHUANGLINの橋梁強化 JPZ(II) ポットベアリング—堅牢、5000トンの容量、正確な荷重伝達、30%によるストレスの軽減。耐久性に最適です。
- 最大5000kNの垂直サポート。
- 横方向の動きを最小限に抑えることで安定性を確保します。
- 膨張率の低い構造向けに設計されています。

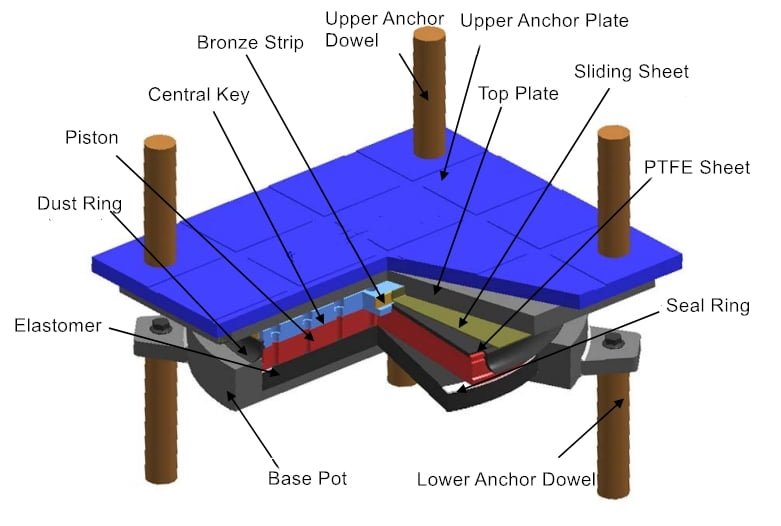

ガイド付きポットベアリング
SHUANGLINの橋梁強化 JPZ(II) ポットベアリング—堅牢、5000トンの容量、正確な荷重伝達、30%によるストレスの軽減。耐久性に最適です。
- 最大5000kNの垂直サポート。
- 横方向の動きを最小限に抑えることで安定性を確保します。
- 膨張率の低い構造向けに設計されています。

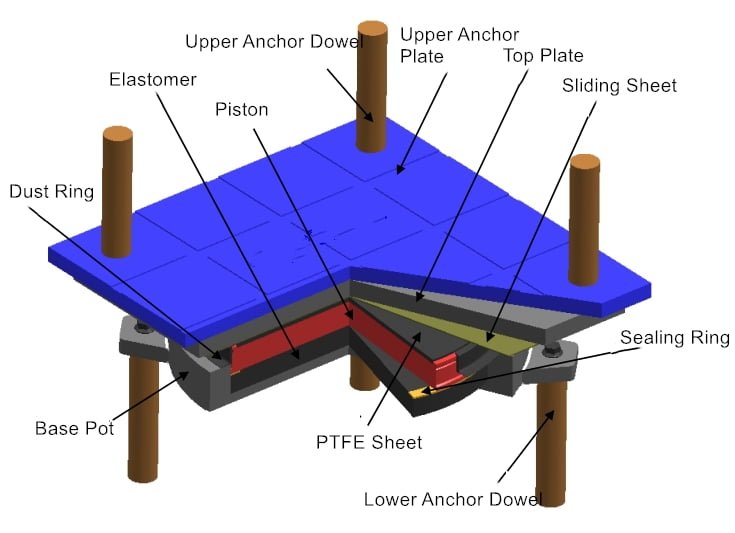

フリースライディングポットベアリング
の JPZ(II)ポット型ゴム支承 ダブテール構造が特徴的です。上部サポートプレートをせん断キーで接続することで、これらのベアリングは荷重分散を最適化し、全体の重量を軽減します。
- JPZ(II)はアンカーせん断を20%削減し、荷重分散を改善します。
- ミッドレールは滑りを向上し、15% の重量を削減します。
- 3 つの設定により、水平方向の力に効果的に抵抗します。
- UHMWPE により寿命が 30% 延びます。

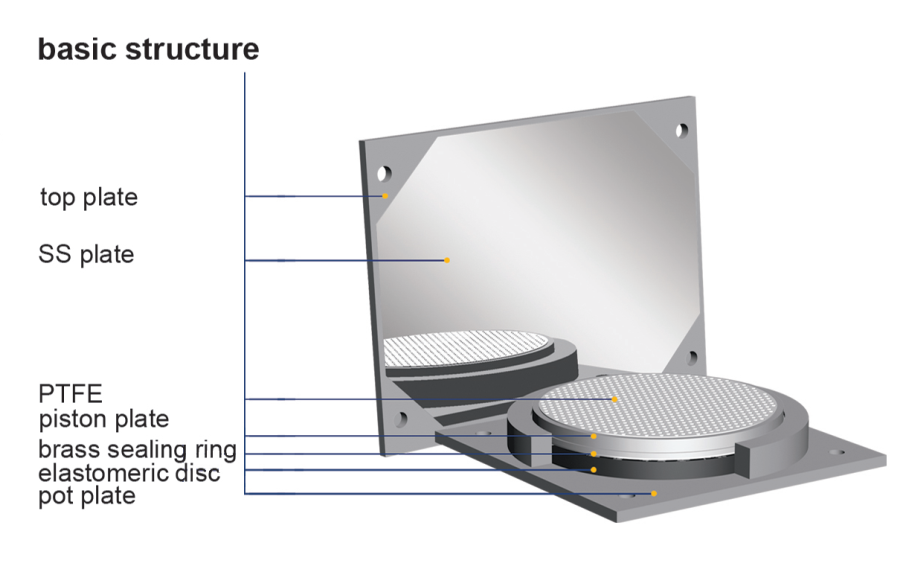

構造
ポットベアリングの設計と材料は、EN 1337、BS 5400、AASHTO などの規格に準拠しており、耐荷重性、回転能力、変位能力、耐久性を確保しています。
- トッププレート:
材料: 高強度鋼(ASTM A36)
関数: 荷重を均一に分散し、安定した表面を実現します。
- ステンレス鋼板:
- PTFEシート:
- 材質: 低摩擦ポリテトラフルオロエチレン (PTFE)。ASTM D4894
- 機能: スムーズな滑りを実現し、摩耗を最小限に抑えます。
- 真鍮シーリングリング
- 材質: 真鍮
- 機能: エラストマーディスクを横方向にシールして押し出しを防止
- エラストマーパッド:
- PTFEシート:
- ステンレス鋼板:
- スチールポット:
- 材質: 高強度鋼合金。ASTM A709
- 機能: 垂直荷重を伝達し、安定性を確保します。
ピストンプレート
- 材質: ステンレス鋼または炭素鋼
- 機能: 上部プレートからエラストマーディスクに垂直荷重を伝達します
- スチールポット:
アドバンテージ
SHUANGLIN ブリッジポットベアリングの明確な利点をご覧ください。
- 精密エンジニアリングハブ:
- 最高品質のブリッジポットベアリングを保証する、細心の注意を払った職人技。
- 最先端の設備:
- 最高のブリッジポットベアリング基準を実現する高度なテクノロジー。
- カスタマイズの卓越性:
- プロジェクトの仕様に正確に適合するカスタマイズされたソリューション。
- 効率的な生産:
- 品質を損なうことなく、迅速な大量注文に対応する合理化されたプロセス。
利点
橋梁プロジェクトに SHUANGLIN を選択するメリットを体験してください。
- プレミアム品質のサポート:
- 比類のない構造安定性を実現する最高級ベアリング。
- 費用対効果の高いソリューション:
- ブリッジポットベアリングの優秀さを損なうことなく、競争力のある価格を実現。
- カスタマイズされた精度:
- カスタマイズされたベアリングは、プロジェクト要件に完全に適合します。
- 信頼性と長寿命:
- 耐久性があり長持ちするベアリングで、メンテナンスコストを最小限に抑え、構造の堅牢性を確保します。
ポットベアリングのシームレスなサービスジャーニー
カスタマイズされたポットベアリングでプロジェクトの可能性を最大限に引き出します。当社のエンドツーエンドのサービスは、製造から設置後のサポートまで、あらゆる段階で品質を保証します。
1. 販売前サービス
設計とカスタマイズ: 特定のプロジェクト要件を満たすカスタマイズされた設計ソリューション。独自の仕様に基づいてポットベアリングをカスタマイズする柔軟性
2. 販売サービス
生産と品質管理: 精密な製造プロセスにより、高品質のポットベアリングが保証されます。国際基準に準拠し、各段階で厳格な品質チェックが行われます。輸送: 安全でタイムリーな配送のための効率的な物流管理。信頼できる運送業者との調整により、輸送上の懸念を最小限に抑えます。
3. アフターサービス
アフターセールス サポート: インストール ガイダンスと問題解決のための専用サポート。継続的な満足度と機能性を確保するための定期的なフォローアップ。技術的専門知識: 技術専門家チームにアクセスして相談やガイダンスを受けることができます。予期しない課題に対処するための積極的な問題解決。
製造工程
設計フェーズ
- 効率化のための革新的な戦略を実行します。
- スマートなデザインで価値を強調します。
材料の選択
- 最高級のスチールとエラストマーをお選びください。
- 優れた素材で品質へのこだわりを強調
精密機械加工
- 精度を高めるために高度な技術を使用します。
- 精度へのこだわりを強調します。

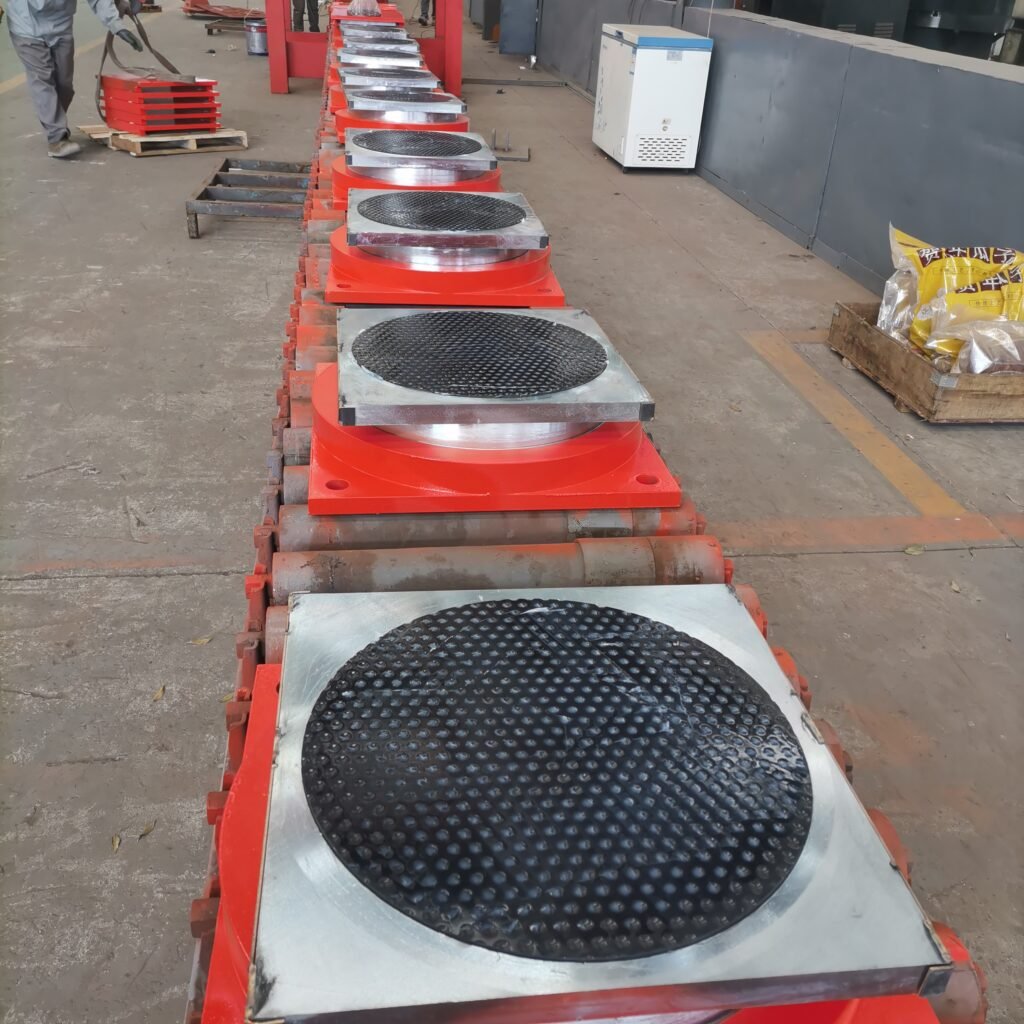

組み立て工程
- 細心の注意を払って組み立てを実施します。
- 細部への配慮により品質を強化します。
品質テスト
- 信頼性について厳格なテストを実施します。
- 高い基準への取り組みをアピールします。
梱包と配送
- 安全のために安全な方法を採用してください。
- 商品の状態を重視するため、丁寧な梱包を重視します。
よくある質問
通常の動作条件下でのエラストマーベアリングの予想寿命はどれくらいですか?
通常の条件下で適切なメンテナンスを行えば、当社のエラストマーベアリングの耐用年数は 50 年を超えます。
貴社のエラストマーベアリングは、大きな動的負荷の下でどのように機能しますか?
当社のベアリングは、動的負荷下での疲労寿命に重点を置いて設計されています。ゴム化合物とスチール補強層は、高負荷下でも耐久性と弾力性を発揮するように最適化されています。
ベアリングの性能をどのようにテストし、検証しますか?
当社では、ベアリングの性能を検証するために、圧縮、せん断、疲労試験など、さまざまな試験を実施しています。また、有限要素解析 (FEA) やその他のシミュレーションも実行し、ベアリングが必要な仕様を満たしていることを確認しています。
特定の耐震設計要件を満たすベアリングを提供できますか?
はい、当社は AASHTO、EN、その他の国際規格で規定されている要件を含む特定の耐震設計要件を満たすように設計されたベアリングを提供しています。
橋梁プロジェクト用のエラストマーベアリングの見積もりを取得するにはどうすればよいでしょうか?
必要なベアリングの数、寸法、特定の設計要件など、プロジェクトの詳細をお知らせいただければ、詳細な見積もりを提供いたします。
インストール段階で技術サポートとガイダンスを提供できますか?
もちろんです。弊社のエンジニア チームが技術的なアドバイスを提供し、必要に応じて現場でのサポートを行って、ベアリングの適切な取り付けと調整を確実に行います。
エラストマーベアリングの製造と配送のリードタイムはどれくらいですか?
弊社の標準納期は、ご注文確定後約 4 ~ 6 週間です。緊急の場合は、在庫状況に応じて生産を早めることができる場合があります。
発送時に書類や証明書は同梱されますか?
各出荷時に、オリジナル証明書、テスト レポート、詳細なインストール手順書が付属します。
