교량 SHERICAL 베어링 제조업체

최적의 성능, 내구성 및 내진성을 갖춘 최고 품질의 브리지 구면 베어링을 살펴보세요.

조회

교량 구면 베어링

구형 베어링은 안정적인 힘 전달, 유연한 회전 및 큰 각도에 대한 적응성을 제공합니다. 부드러운 회전이 필요한 프로젝트에 이상적이며 고무 노화에 대한 우려를 제거하여 저온 응용 분야에 적합합니다.

Shuanglin은 국제 표준을 완벽하게 준수합니다. EN 1337 , 아슈토 그리고 중국표준.

수직 부하 용량: 1000kN에서 20000kN까지
최대 회전 각도: 34'~69'
최대 변위:
– 종방향(교량방향) : 50~150mm
– 가로(교량에 수직): 20mm
마찰 계수: f ≤ 0.05
수평 부하 용량: 수직 부하 용량의 10%

지금 문의하세요
교량 구형 베어링

교량 구면 베어링의 종류

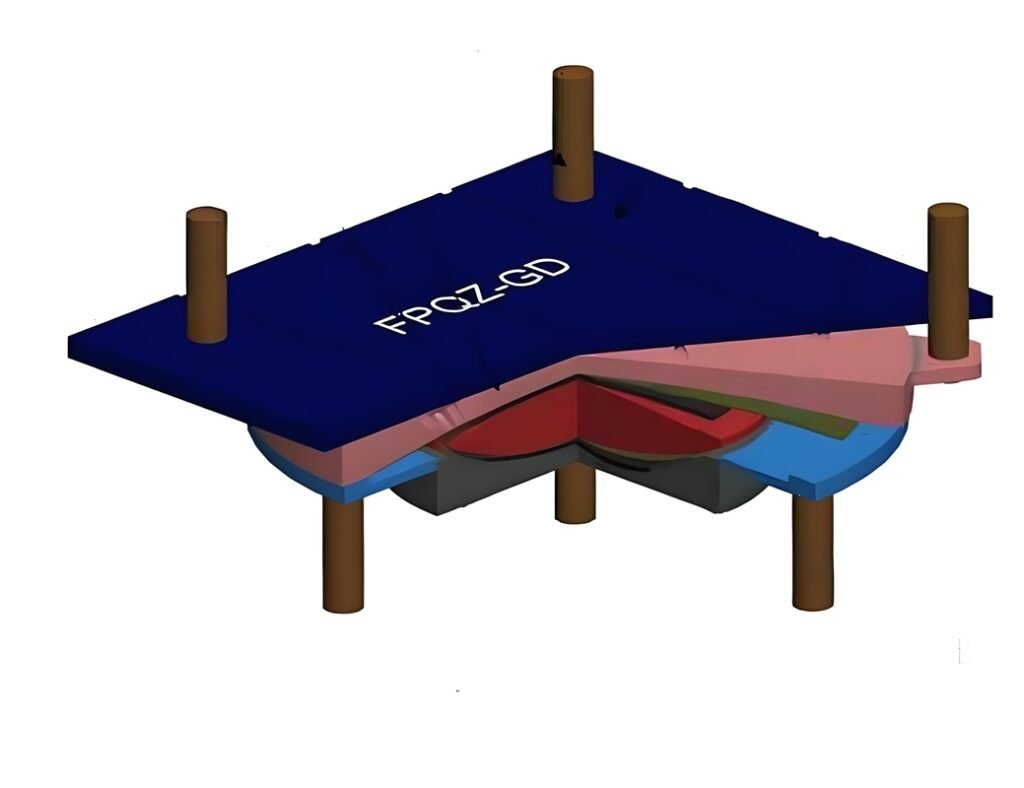

고정 구형 베어링

고정 구면 베어링

  • 강한 바람과 지진 저항.
  • 회전은 없고 전단 변형만 있습니다.
  • 직선교와 경사교에 폭넓게 적용 가능합니다.

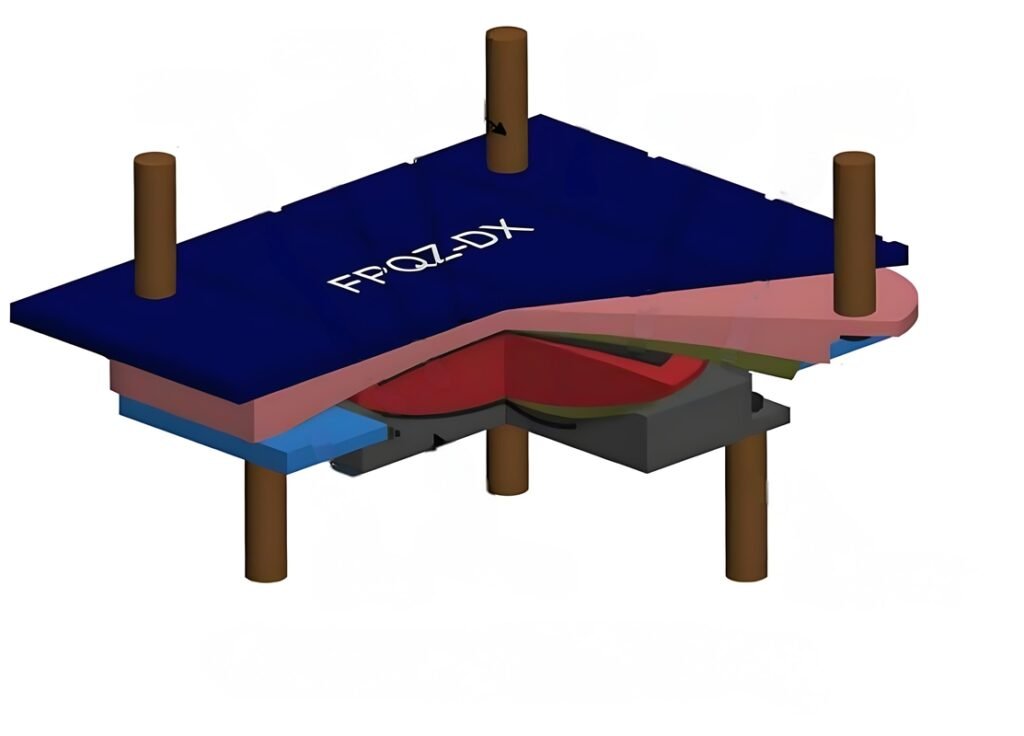

유도 구면 베어링

  • 우수한 수평 변위.
  • 수평 회전만 가능하며 직선 교량과 경사 교량에 이상적입니다.

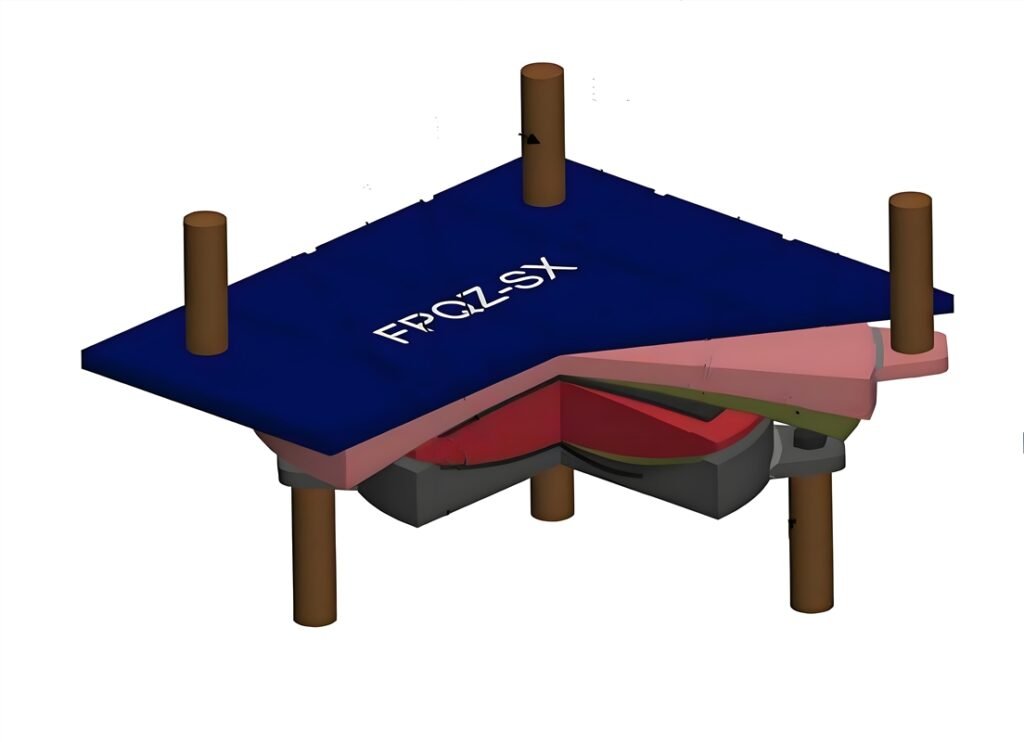

슬라이딩 구면 베어링

  • 수평 및 수직으로 회전합니다.
  • 곡선 교량, 경사 교량, 광폭 교량에 적합합니다.
카탈로그를 요청하세요

구조

  1. 상부 베어링 플레이트:
    • 재료: 고강도 강철, ASTM A36
    • 기능: 하중을 균일하게 분산시켜 안정된 표면을 제공합니다.
  2. PTFE 슬라이딩 표면:
    • 재료: 낮은 마찰을 위한 폴리테트라플루오로에틸렌(PTFE). ASTM D4894
    • 기능: 부드러운 슬라이딩이 가능하고 마모가 최소화됩니다.
  3. 네오프렌 패드:
    • 재료: 고품질 네오프렌 고무. ASTM D4014
    • 기능: 측면 유연성을 추가하고 진동을 흡수합니다.
  4. 강철 냄비:
    • 재료: 고강도 강철 합금. ASTM A709
    • 기능: 수직 하중을 전달하고 안정성을 보장합니다.
  5. 가이드 바(가이드형):
    • 재료: 고강도 강철. ASTM A1085
    • 기능: 한계 내에서 측면 이동을 제어하고 슬라이딩을 안내합니다.
구형 베어링 구조

이점

SHUANGLIN Bridge 구면 베어링의 뚜렷한 장점을 발견하십시오:

  1. 안정적인 지지를 위한 균일한 힘 분배.
  2. 고각 회전에 이상적입니다.
  3. 곡선 교량의 일관된 회전.
  4. 저온에 적합하며 고무 문제가 없습니다.

혜택

교량 프로젝트에 SHUANGLIN을 선택하면 다음과 같은 이점을 누릴 수 있습니다.

  1. 우수한 결과를 위한 정밀 엔지니어링.
  2. 확고하고 오래 지속되는 지원.
  3. 조절 가능한 디자인으로 제어가 용이합니다.
  4. 귀하의 프로젝트를 위한 지진 보호.

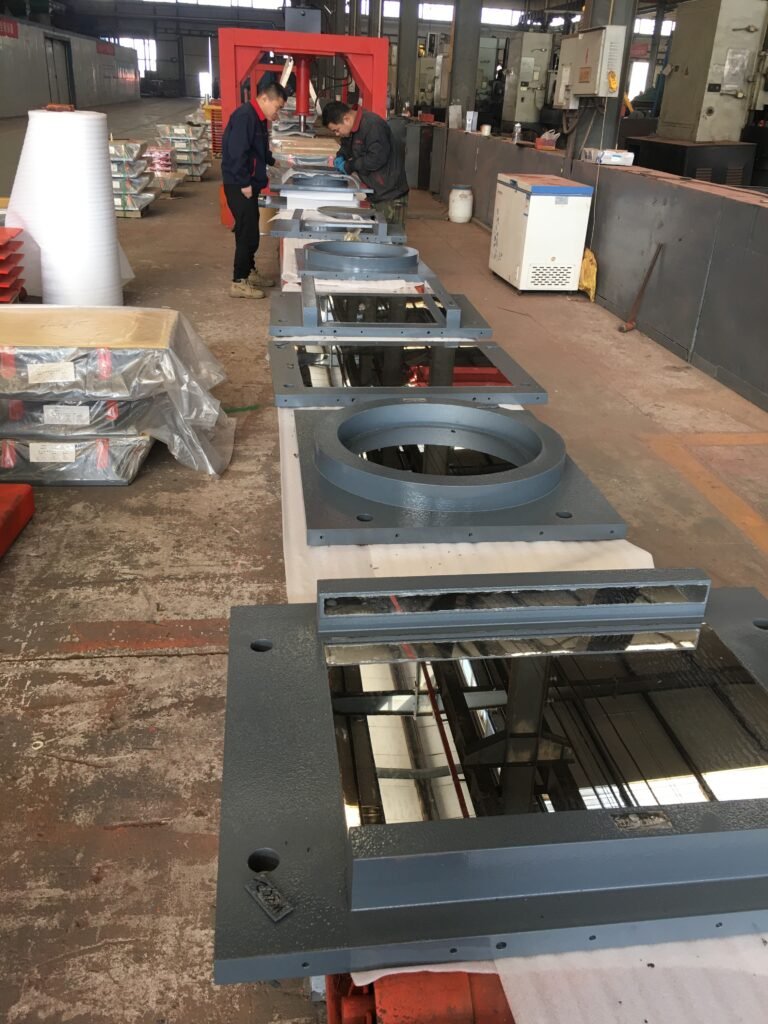

교량 구형 베어링 공장

구면 베어링을 위한 원활한 서비스 여정

맞춤형 포트 베어링으로 프로젝트의 잠재력을 발휘하세요. 당사의 엔드투엔드 서비스는 생산부터 설치 후 지원까지 모든 단계에서 품질을 보장합니다.
판매 교량 구면 베어링

사전 판매 서비스

디자인 및 맞춤화: 특정 프로젝트 요구 사항을 충족하는 맞춤형 디자인 솔루션입니다. 고유한 사양을 기반으로 포트 베어링을 맞춤화할 수 있는 유연성

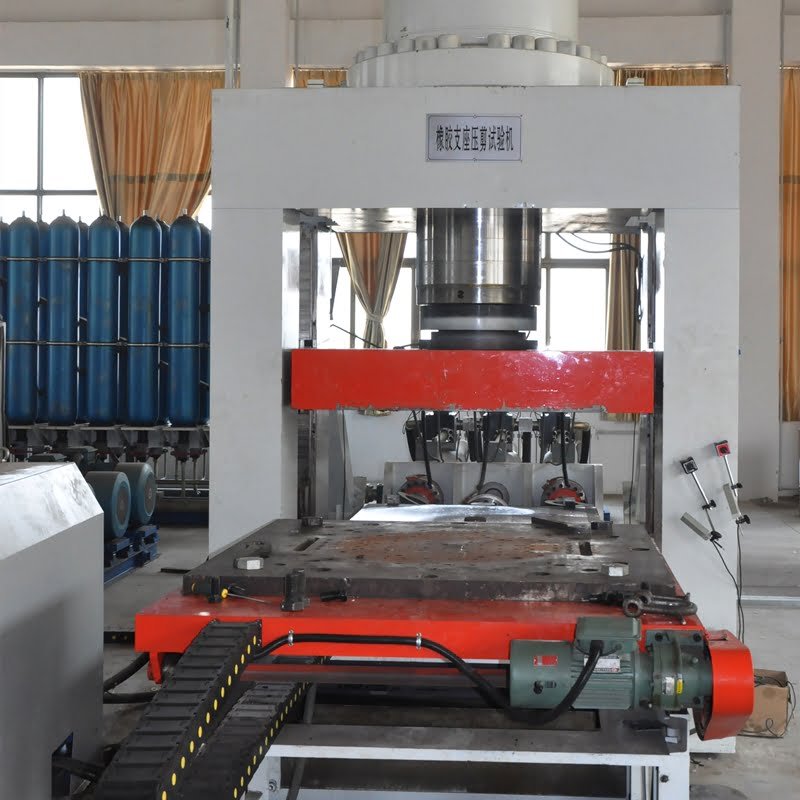

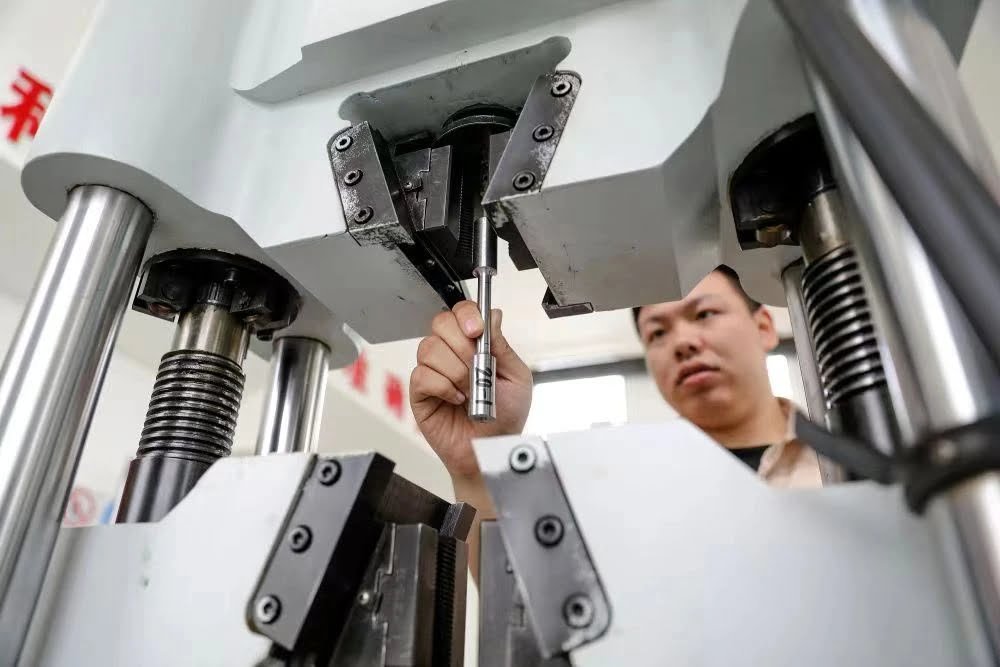

구형 베어링 테스트

판매 서비스

생산 및 품질 관리: 고품질 포트 베어링을 보장하는 정밀 제조 공정. 국제 표준을 준수하면서 모든 단계에서 엄격한 품질 검사를 실시합니다. 운송: 안전하고 적시 배송을 위한 효율적인 물류 관리. 신뢰할 수 있는 운송업체와 협력하여 운송 문제를 최소화합니다.

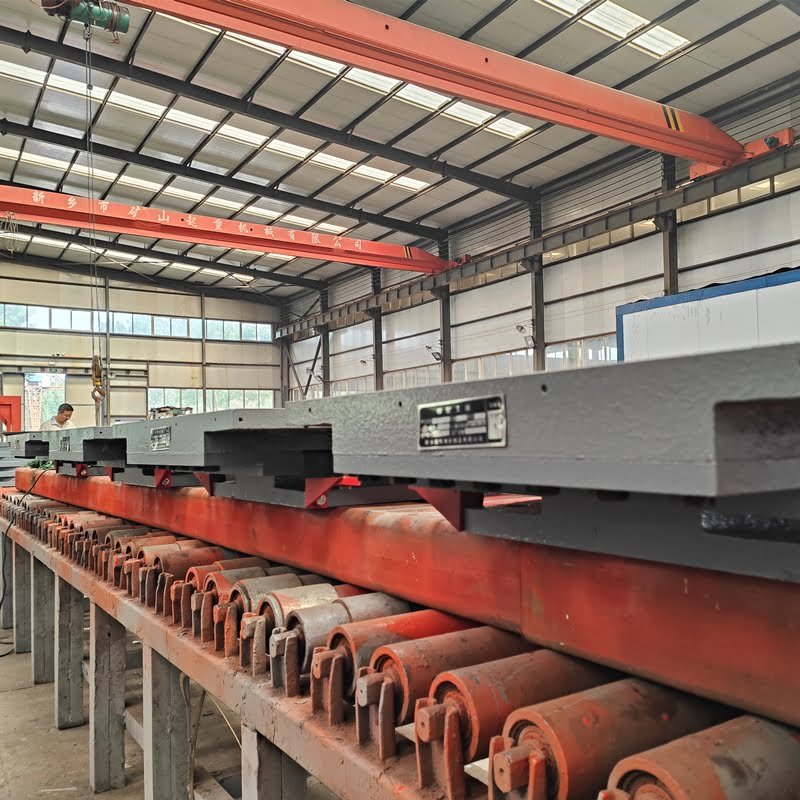

교량 구면 베어링 서비스

판매 후 서비스

판매 후 지원: 설치 안내 및 문제 해결을 위한 전담 지원입니다. 지속적인 만족과 기능성을 보장하기 위한 정기적인 후속 조치. 기술 전문 지식: 기술 전문가 팀에 문의하여 상담 및 안내를 받을 수 있습니다. 예상치 못한 문제를 해결하기 위해 사전에 문제를 해결합니다.

교량 구면 받침의 신속한 설계 승인

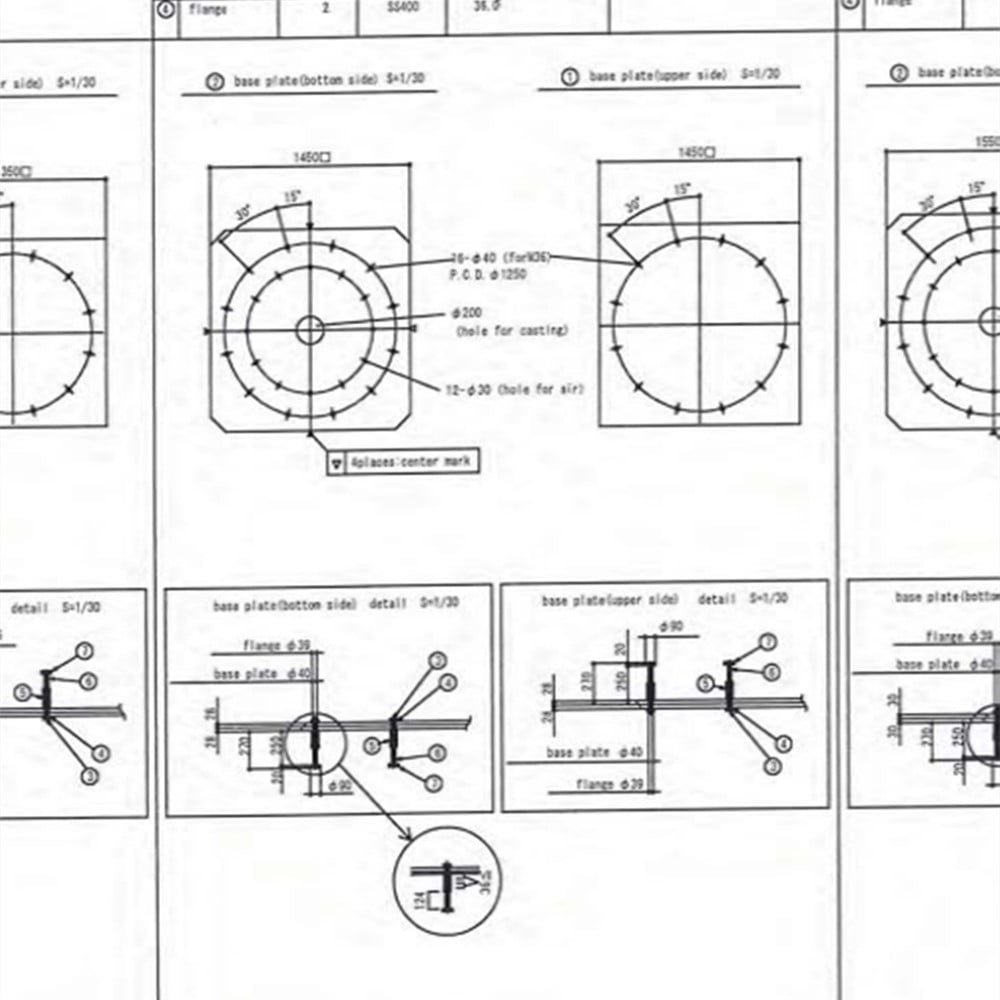

구형 베어링 설계 도면

설계 단계

시기적절한 프로젝트 시작을 위해 정확한 도면을 신속하게 개발하고 승인합니다.

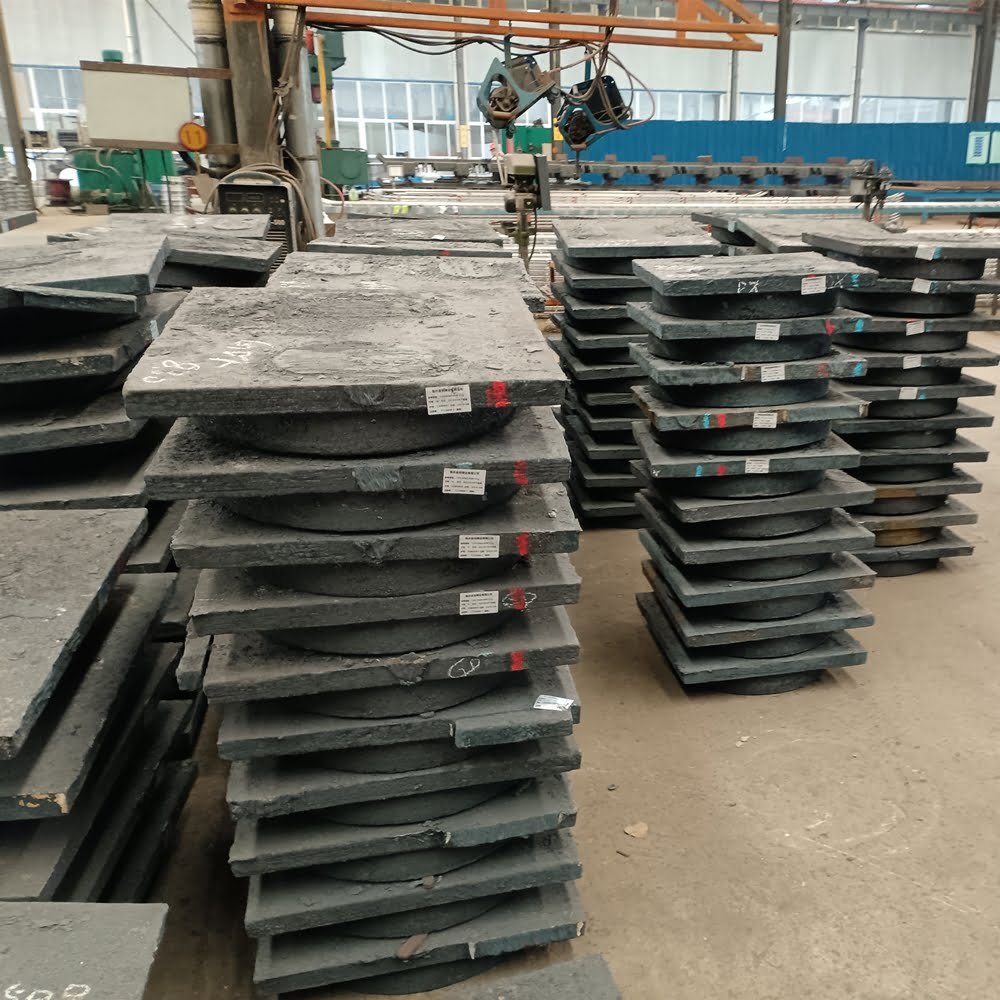

구면 베어링 재료

최고 품질의 재료

고성능 재료를 사용하여 내구성이 뛰어난 베어링 생산을 단순화합니다.

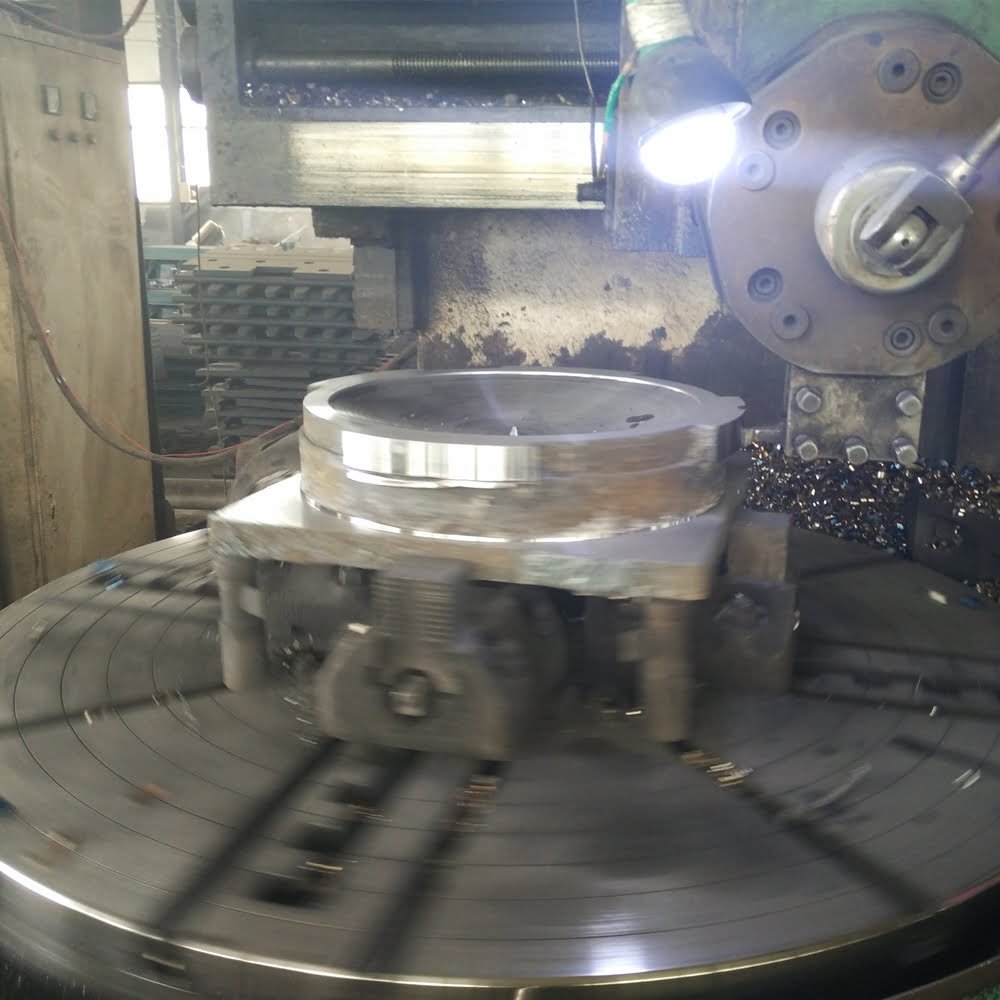

구형 베어링 가공

신뢰성을 위한 정밀 제조

정밀하고 안정적인 부품 생산을 보장하기 위해 최첨단 기술을 사용합니다.



향상된 미적 특성과 내구성

샌드블래스팅 및 녹 방지 처리를 적용하여 성능과 시각적 매력을 모두 보장합니다.

교량 구면 베어링 테스트

철저한 품질보증

모든 단계의 엄격한 검사를 통해 각 구성 요소가 사양을 충족하는지 확인합니다.

면진-유역-고정-교량-구면-받침

원활한 전달 및 문서화

맞춤형 포장은 안전한 운송을 보장하고, 손쉬운 추적을 위한 포괄적인 문서와 함께 고객에게 번거로움 없는 경험을 제공합니다.

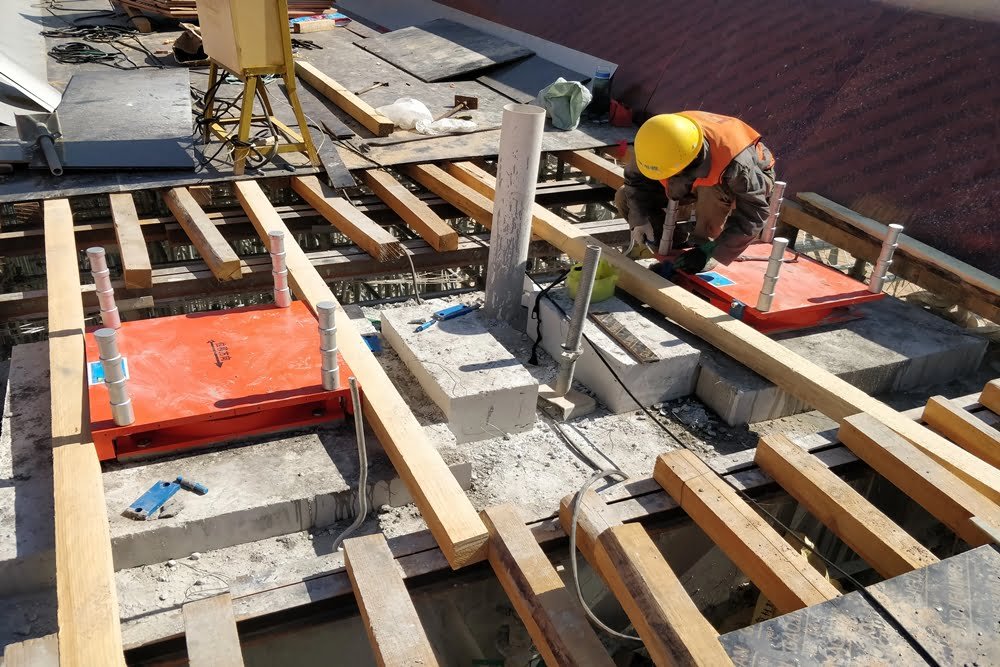

교량 구면 받침의 단순화된 설치 지침

  1. 배송 시, 운송 중 회전을 방지하기 위해 조인 볼트로 베어링의 수평을 유지하십시오.
  2. 설치하기 전에 설명서를 검사하십시오. 개봉 후 구성품을 분해하거나 회전하지 마세요.
  3. 볼트로 설치하는 경우 심을 사용하여 수평 위치를 조정하고 피어 표면 위로 20-50mm 간격을 확보합니다. 설계에 맞춰 지지층에 에폭시 모르타르를 사용하십시오.
  4. 용접 설치에서는 플레이트를 매립 강철에 정확하게 배치하고 간헐적으로 용접합니다. 용접 중 베어링 및 콘크리트의 연소를 방지합니다.
  5. 높이가 디자인과 일치하는지 확인하세요. 모서리의 높이 차이가 최대 2mm로 부드러운 프로필을 유지합니다.
  6. 빔 설치 후 정상적인 회전이 가능하도록 프리스트레싱을 하기 전에 연결 플레이트를 제거합니다.
  7. 제거 후 손상 여부를 점검하고 즉시 먼지 커버를 설치하십시오.
  8. 1년이 지나면 품질 점검을 실시하고 이물질을 제거하고 스테인리스 스틸 표면을 면봉으로 닦아냅니다.

자주하는 질문

정상적인 조건과 적절한 유지 관리를 통해 당사의 교량 구형 베어링의 사용 수명은 50년을 초과할 수 있습니다.

당사의 베어링은 동적 하중 하에서의 피로 수명에 중점을 두고 설계되었습니다. 고무 화합물과 강철 보강층은 무거운 하중에도 내구성과 탄력성을 제공하도록 최적화되었습니다.

우리는 베어링의 성능을 검증하기 위해 압축, 전단 및 피로 테스트를 포함한 다양한 테스트를 수행합니다. 또한 우리는 베어링이 필수 사양을 충족하는지 확인하기 위해 유한 요소 분석(FEA) 및 기타 시뮬레이션을 수행합니다.

예, 당사는 AASHTO, EN 및 기타 국제 표준에 지정된 것을 포함하여 특정 내진 설계 요구 사항을 충족하도록 설계된 베어링을 제공합니다.

필요한 베어링 수, 치수, 특정 설계 요구 사항 등 프로젝트 세부 정보를 제공해 주시면 자세한 견적을 제공해 드리겠습니다.

물론 당사의 엔지니어 팀은 기술적인 조언을 제공하고 필요한 경우 베어링의 올바른 설치 및 정렬을 보장하기 위한 현장 지원을 제공합니다.

표준 리드 타임은 주문 확인 후 약 4~6주입니다. 긴급한 요구가 있는 경우, 가용성에 따라 생산을 가속화할 수 있습니다.

우리는 각 배송마다 원본 인증서, 테스트 보고서 및 자세한 설치 지침을 제공합니다.
