Nhà sản xuất tấm lót vòng bi nhiều lớp hiệu suất cao

Nhà sản xuất vòng bi cao su tuyến tính LNR hàng đầu cung cấp giải pháp bảo vệ động đất chất lượng hàng đầu

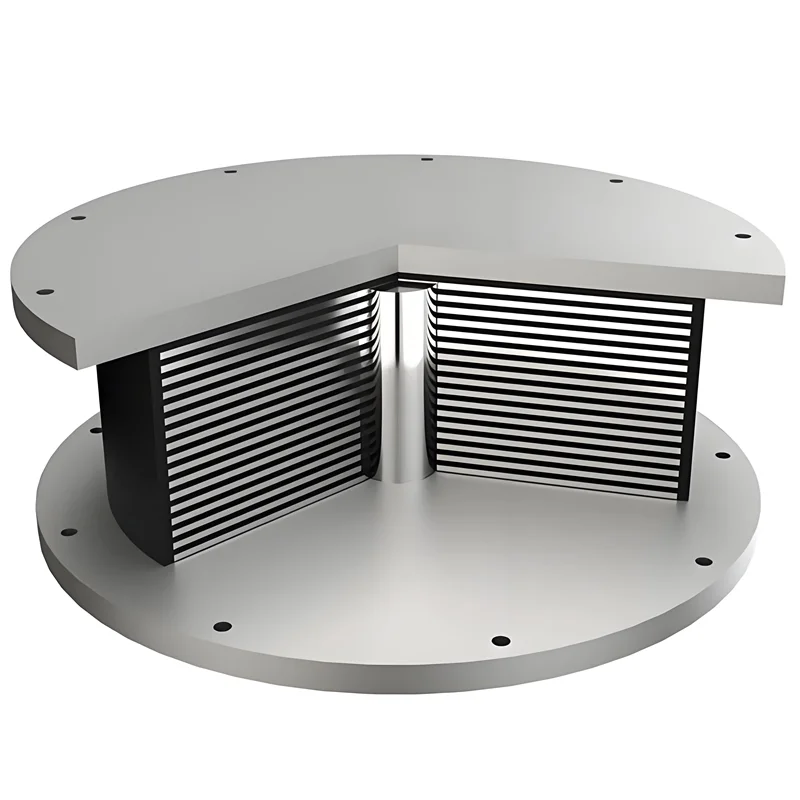

Vòng bi cao su tổng hợp nhiều lớp LNR

Tấm đệm lót nhiều lớp LNR bao gồm các tấm thép kết cấu xen kẽ và các lớp cao su chức năng. Các tấm thép cung cấp khả năng chịu tải theo chiều dọc, trong khi cao su đảm bảo tính linh hoạt theo chiều ngang. Lớp cao su bảo vệ che chắn lớp cao su chức năng bên trong khỏi các yếu tố lão hóa và môi trường.

Vòng bi cách ly địa chấn kéo dài chu kỳ tự nhiên của kết cấu và tăng độ giảm chấn để cách ly khoảng 80% lực động đất. Điều này giúp tăng cường hiệu suất địa chấn khoảng 8–10 lần so với các tòa nhà thông thường, tối đa hóa chức năng liên tục của cấu trúc trong các trận động đất.

Nguyên tắc

Tấm lót vòng bi nhiều lớp giúp cách ly địa chấn bằng cách kết hợp cao su tự nhiên nhiều lớp và lõi chì trung tâm. Trong một trận động đất, lõi chì tiêu tán năng lượng thông qua biến dạng dẻo, chuyển động năng thành nhiệt, trong khi các lớp cao su hấp thụ rung động và cho phép chuyển động theo phương ngang. Tác động kép này làm giảm đáng kể lực địa chấn và giúp tòa nhà trở lại vị trí ban đầu sau trận động đất, đảm bảo tăng cường độ ổn định và tính toàn vẹn của cấu trúc.

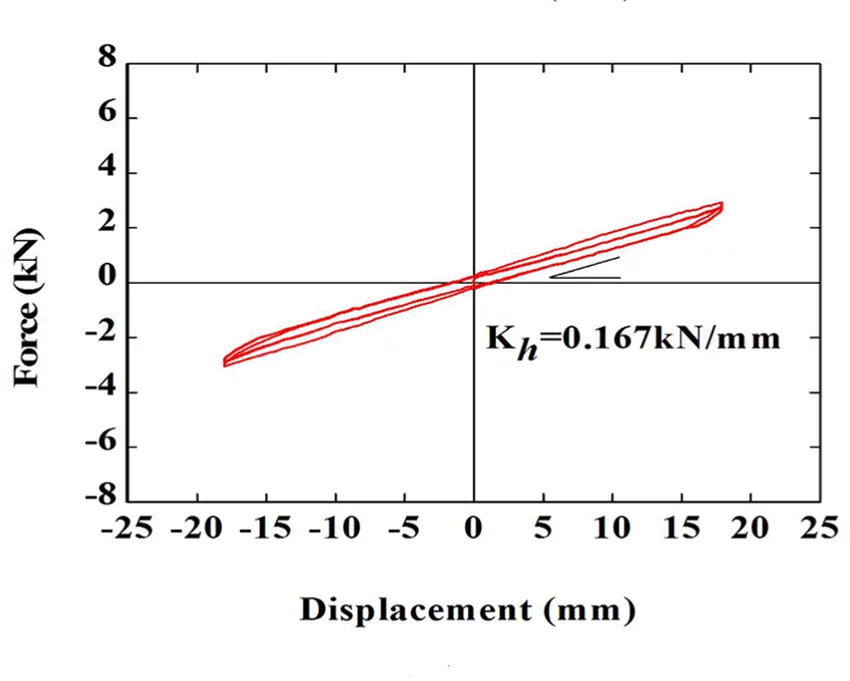

Tính chất cơ học và thông số kỹ thuật

Dòng vòng bi Tấm lót vòng bi nhiều lớp có thể được thiết kế đặc biệt để đáp ứng tất cả các tiêu chuẩn quốc tế (ví dụ: EN 15129, AASHTO, v.v.).

Người mẫu	Tải thiết kế (kN)	Đường kính cao su (mm)	Tổng độ dày của cao su (mm)	Chiều cao của vòng bi (mm)	Lỗ trung tâm (mm)	Giới hạn biến dạng (áp suất chuẩn)	Độ cứng tương đương ngang	Độ cứng dọc (Kv)	Tấm kết nối


						%	kN/m	kN/mm	mm
GZP200	471	200	37	78	10	350	466	596	25025012
GZP300	1060	300	55	97.5	15	350	705	992	36036014
GZP350	1440	350	65	127	20	350	811	1450	40040016
GZP400	1880	400	74	140	20	350	931	1680	48048018
GZP500	2900	500	92	168	25	350	1170	2430	57057020
GZP600	4200	600	110	188	30	350	1409	2820	70570520
GZP700	5700	700	130	226	35	350	1623	3590	80080022
GZP800	7535	800	147	247	40	350	1875	4200	90090022
GZP900	9538	900	165	276.7	45	350	2114	5080	1000100025
GZP1000	11775	1000	183	305.5	50	350	2353	6010	1100110028
GZP1100	14248	1100	202	355	55	350	2560	6841	1195119530
GZP1200	16956	1200	220	395	60	350	2820	7900	1290129035
* Khả năng chịu lực của đệm cách ly liệt kê trong bảng được tính toán dựa trên khả năng chịu lực cho phép là 15Mpa (Loại C). Hãy chuyển đổi cho các loại công trình khác.

Cấu trúc và lợi thế

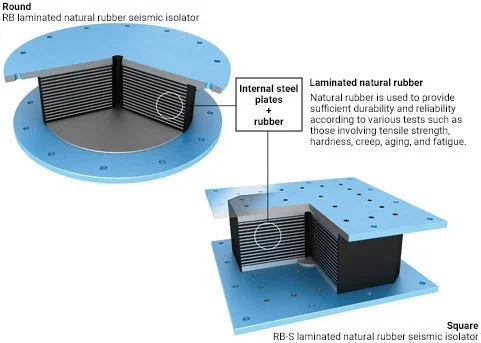

Cấu trúc nhiều lớp cao su-thép
Vòng bi LNR bao gồm các lớp cao su tự nhiên và tấm thép xen kẽ. Thiết kế này cung cấp:
– Lớp cao su có khả năng đàn hồi và tiêu tán năng lượng tốt
– Tấm thép để gia cố và tăng độ cứng
Khả năng biến dạng cắt lớn
Các lớp cao su cho phép biến dạng cắt ngang lớn để thích ứng với các chuyển động địa chấn và nhiệt.
Kết nối hiệu quả với kiến trúc thượng tầng
Gối LNR được kết nối hiệu quả với dầm, trụ, v.v., truyền lực ngang tới kết cấu phần dưới.
Các loại cố định và trượt
Vòng bi LNR có thể là loại cố định dựa vào biến dạng cắt cao su hoặc loại trượt cho phép dịch chuyển qua bề mặt trượt.

Ứng dụng

Dự án huyết mạch
Trường học, nhà trẻ, bệnh viện, viện dưỡng lão, tổ chức phúc lợi trẻ em, trung tâm chỉ huy khẩn cấp, nơi trú ẩn khẩn cấp, đài phát thanh và truyền hình, v.v.
Dự án chính
Nhà ga sân bay, bảo tàng, phòng triển lãm, sân vận động, bể chứa LNG, nhà máy điện hạt nhân, v.v.
Cấu trúc xây dựng đúc sẵn, dự án trang bị thêm địa chấn, v.v.

Bài kiểm tra

Để chế tạo Tấm lót vòng bi nhiều lớp, chúng tôi sở hữu công nghệ hàng đầu tại Trung Quốc, đảm bảo tuân thủ 100% trong thử nghiệm. Sản phẩm của chúng tôi được xuất khẩu sang nhiều nước, đáp ứng các tiêu chuẩn EN15129, EN1337, AASHTO và ASTM.

Accessories & Package

Phụ kiện bao gồm:
Bu lông neo, tấm nhúng

Bưu kiện: Pallet, hộp gỗ hoặc tùy chỉnh

Tấm lót nhiều lớp chất lượng vô song

Tận hưởng sự xuất sắc với miếng đệm đàn hồi được chế tạo chính xác của chúng tôi, được sinh ra từ cao su hàng đầu.
Tận hưởng độ bền, tính thẩm mỹ và hiệu suất hoàn hảo. Việc kiểm soát chất lượng nghiêm ngặt và đóng gói an toàn của chúng tôi đảm bảo cung cấp giải pháp đáng tin cậy phù hợp cho bạn.

Giai đoạn đàm phán

Phân tích nhu cầu khách hàng: Hiểu rõ yêu cầu cụ thể của bạn.
Xem lại bản vẽ: Kiểm tra các yêu cầu về thiết kế và kỹ thuật của bạn.
Trích dẫn: Cung cấp báo giá chi tiết và xác nhận thời gian giao hàng.
Bản vẽ sản xuất: Gửi bản vẽ để bạn phê duyệt.

Giai đoạn sản xuất

Tính minh bạch của vật liệu: Hiển thị nguồn nguyên liệu và tiêu chuẩn.
Kiểm soát chất lượng: Đảm bảo chất lượng với sự kiểm soát chặt chẽ và xử lý bề mặt.
Giám sát sản xuất: Giám sát các giai đoạn sản xuất chính để đảm bảo chất lượng.
Chứng nhận: Thể hiện sự tuân thủ các tiêu chuẩn quốc tế.
Kiểm tra năng suất: Đảm bảo sản phẩm đáp ứng các tiêu chuẩn thực hiện.

Giai đoạn đóng gói và hậu cần

Bao bì sản phẩm: Đóng gói sản phẩm và phụ kiện đúng cách.
Xuất khẩu và tài liệu: Sắp xếp xuất khẩu và đảm bảo chứng từ chính xác.
Theo dõi hậu cần: Cung cấp theo dõi lô hàng theo thời gian thực.

Lắp đặt và hậu mãi

Hướng dẫn cài đặt: Cung cấp hướng dẫn hoặc video cài đặt chi tiết.
Hỗ trợ kỹ thuật: Cung cấp hỗ trợ kỹ thuật sau bán hàng.
Theo dõi và phản hồi: Tiến hành theo dõi thường xuyên và thu thập phản hồi.

Cài đặt

Lắp đặt tấm đế, đúng vị trí và độ cao.
Lắp đặt các bộ phận phía trên, điều chỉnh vị trí và chiều cao.
Hàn và kết nối tất cả các thành phần để đảm bảo sức mạnh tổng thể.
Kiểm tra và chạy thử để đảm bảo hoạt động bình thường.
Độ lệch ngang bề mặt mặt trên bệ không được vượt quá 0,5%, mặt trên lắp đặt không được vượt quá 0,8%.
Độ lệch vị trí mặt phẳng tâm ổ trục không được vượt quá 5 mm.
Độ lệch độ cao tâm ổ trục không được vượt quá 5 mm.
Áp dụng biện pháp xử lý chống ăn mòn cho các tấm kết nối và bu lông lộ ra ngoài.
Trong quá trình lắp đặt, ghi lại mức độ bề mặt trên cùng của bệ/ổ trục, vị trí tâm ổ trục và độ cao.
Cung cấp lớp phủ bảo vệ tạm thời xung quanh vòng bi trong giai đoạn thi công.
